UZ41SM/UZ41H柱塞式闸阀

主要结构

柱塞式闸阀是由阀体，阀盖，阀杆，柱塞，导向套，密封环，手轮等零件组成（如图），当手轮旋转时，通过阀杆带动柱塞在导向套中上下往复运动，使柱塞端部斜锥面与阀座面完成阀门的开启和关闭功能。柱塞式闸阀中柱塞与密封环采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的倾向力与阀体中孔面及柱塞外圆密封从而磨损性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高阀门的使用寿命。柱塞式闸阀是根据原有的闸阀连接尺寸设计制造的，由于闸阀在使用过程中出现外漏，密封环带复性较差，使用寿命短等特点，上海日美生产的柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点，成为一种结构新颖的无泄漏柱塞闸阀。

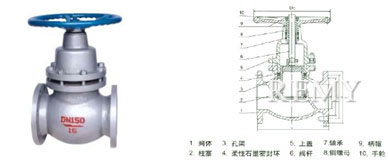

软密封柱塞闸阀
软密封柱塞闸阀
硬密封柱塞闸阀 结构图
硬密封柱塞闸阀 结构图

主要性能规范


阀体材料 		适用温度 适用介质 压力范围
铸钢 <250℃ 水、蒸汽、油品 PN1.6～4.0MPa
铸铁 <180℃ 水、蒸汽、油品 PN1.6
不锈钢 < 200℃ 硝酸、醋酸 通径范围
含钼不锈钢 < 200℃ 氨、氢、尿素等 DN15～400mm

主要实验压力


实验项目 		实验介质 实验压力
压强实验 水 1.5PN
高压密封实验 水 1.1PN
低压气密封实验 气 0.5-0.7MPa

主要连接尺寸

DN(mm)
尺寸(mm) 		1.6Mpa  UZ41SM-16C、P、R  UZ41H-16C、Y、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 240 250 265 280 300 325 350 400 450 500 550 600
Do 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
D 95 105 115 135 140 160 180 195 215 245 280 335 405 460 520 580
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
D2 45 55 65 78 85 100 120 135 155 185 210 265 295 375 435 485
B 14 14 14 16 16 16 18 20 20 22 24 26 26 30 34 36
Z-Ød 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-23 12-25 16-25 16-30
DN(mm)
尺寸(mm) 		2.5Mpa  UZ41SM-25C、P、R  UZ41H-25C、Y、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 240 250 265 280 300 325 350 400 450 500 550 600
Do 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
D2 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 505
B 16 16 16 18 18 20 22 22 24 28 30 34 36 40 44 48
Z-Ød 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34
DN(mm)
尺寸(mm)		 4.0Mpa  UZ41SM-40C、P、R  UZ41H-40C、Y、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600
Do 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
D 95 105 115 135 145 160 180 195 230 270 300 375 445 485 570 655
D1 65 75 85 100 110 125 145 160 190 220 250 320 385 430 510 585
D2 45 55 65 78 85 100 120 135 160 188 218 282 345 390 465 535
B 16 16 16 18 18 20 22 22 24 28 30 38 42 40 52 58
Z-Ød 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-23 8-26 8-26 12-30 12-33 16-30 16-36 16-39

选购注意事项：

本网页所示UZ41SM/UZ41H柱塞式闸阀（zhafa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类闸阀厂家提供的参考，详细的UZ41SM/UZ41H柱塞式闸阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
