UJ41SM/H 美标柱塞阀

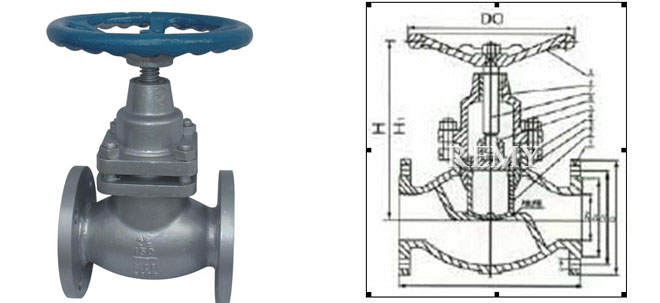

UJ41SM/H-150Lb-800Lb API美标柱塞阀 结构图
UJ41SM/H-150Lb-800Lb API美标柱塞阀 结构图

API美标柱塞阀全部采用美国国家标准（ANSI）及美国石油学会标准（API）的连接结构尺寸，内件采用国标（GB）尺寸。

主要结构尺寸


DN(mm)
尺寸（mm） 		UJ41H(Y)-150Lb  U41SM-150Lb
1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 5" 6" 8" 10" 12" 14" 16"
L 108 117 127 140 165 203 216 241 292 356 406 405 622 698 787 914
H 170 190 210 250 270 300 340 380 420 450 540 640 740 850 970 1100
Do 100 100 120 140 160 180 200 240 270 310 340 400 520 640 760 900
D 89 98 108 117 127 152 178 190 229 254 279 343 406 483 533 597
D1 60.5 70 79.5 89 98.5 120.5 139.5 152.5 190.5 216 241.5 298.5 362 432 476 540
g 35 43 51 64 73 92 106 127 167 186 216 270 324 381 413 470
b 10 11 12 13 15 16 18 19 24 24 26 29 31 32 35 37
Z-Ød 4-15 4-15 4-15 4-15 4-15 4-19 4-19 4-19 8-19 8-22 8-22 8-22 12-25 12-25 12-29 16-29
DN(mm)
尺寸（mm） 		UJ41H(Y)-300Lb  U41SM-300Lb
1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 5" 6" 8" 10" 12" 14" 16"
L 152 178 203 216 220 267 292 318 356 400 444 559 622 711 838 864
H 170 190 210 250 270 300 340 380 420 460 540 640 740 850 980 1100
Do 100 100 120 140 160 180 200 240 280 310 340 400 520 640 760 900
D 95 117 124 133 156 165 190 210 264 279 318 381 445 521 584 648
D1 66.5 82.5 89 98.5 114.5 127 149 168.5 200 235 270 330 387.5 451 514.5 571.5
g 35 43 51 64 73 92 105 127 157 186 216 270 324 381 413 470
b 15 16 18 19 21 23 26 29 32 35 37 42 48 51 54 58
Z-Ød 4-15 4-19 4-19 4-19 4-22 8-19 8-22 8-22 8-22 8-22 12-22 12-25 16-29 16-32 20-32 20-35

选购注意事项：

本网页所示UJ41SM/H 美标柱塞阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的UJ41SM/H 美标柱塞阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
