1.概要

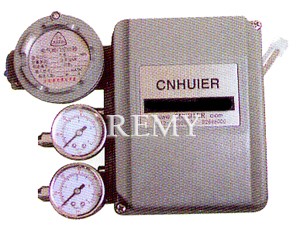

ZPD2000电-气阀门定位器与调节阀配套使用，把调节器输出的电信号，转换成驱动调节阀的气信号，可以克服填料函与阀杆的磨擦力，克服介质压差对调节阀芯不平衡力，提高调节阀动作速度，从而保证调节阀按调节器输出信号正确定位。

2. 技术参数与性能

基本误差Intrinsic error :±1%(单作用)；±1.5%(双作用)；
回 差Hysteresis error: 1%(单作用)；1.5%(双作用)；
死 区Dead band :0.4%(单作用)；0.8%(双作用)；
额定行程Rated travel:0-(10-100)mm
0-(50°-75°-90°)角行程
气源压力Air supply:0.14-0.55Mpa
输入信号Input signal:4-20mA.DC 0-10mA.DC(可分程)
输出压力Output pressure:0.02-0.5MPa
耗气量Air consumption:单作用Single acting type: 450L/h(供气0.14MPa)
双作用Double acting type :3600L/h(供气0.55MPa)
输出特性Characteristic:线性Linear,等百分比Equal percentage
环境温度Ambient temperature:-35～+60℃ -20～+60℃(本安型)ExiaⅡCT6
相对湿度Ambient humidity range:10%-90%
输入阻抗Input impedance:4-20mA.DC 300±10∩(20℃时)
0-10mA.DC 1000±30∩(20℃时)
气源接头Air connection:M10×1,接铜管Φ6
电源接口Wiring connection:M22×1.5
壳体材料Housing material:铝合金Aluminum alloy
外形尺寸Size:203×160×105mm
重 量Weight:2.8Kg

3.型号说明

例：ZPD2111d:表示单作用，输出信号为4-20 mA .DC，输出压力为0.02-0.1 MPa 的隔爆型定位器； ZPD2111i:表示双作用，输出信号为4-20 mA .DC，输出压力为0-0.5 MPa的本安型定位器；
订货时请写明：1、型号 2、供气压力 3、输出特性 4、行程 5、配减压器 6、配执行机构型号

选购注意事项：

本网页所示ZPD2000电-气阀门定位器样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的ZPD2000电-气阀门定位器说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
