YT-1000电气定位器

概要

YT-1000系列电气定位器与气动调节阀配套使用，构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动调节阀的气信号，控制调节阀的动作。同时根据调节阀的开度进行反馈，使阀门位置能够按系统输出的控制信号进行正确定位。该电气定位器可用于单作用型(弹簧复位型)和双作用型气动执行机构。

特点

● 通过CE认证
● 通过防爆等级（Exia ⅡCT6, Exd Ⅱ BT6，Exd Ⅱ CT6）认证
● 通过IP66等级认证
● 具有高抗振性（在5~200Hz时无影响）
● 电气接口均为多孔形式，便于任意方向连接
● 调校简单，易于实现正、反作用的转换
● 对于小型执行机构，通过调节气孔流量可消除振动现象
● 不需要换零部件即可完成1/2等分控制
● 设计为部件组合式结构，便于维修和保养
● 易于反馈连接
● 空气消耗低

性能参数表

型号项目Model Description	YT-1000L		YT-1000R

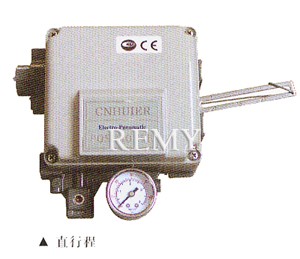

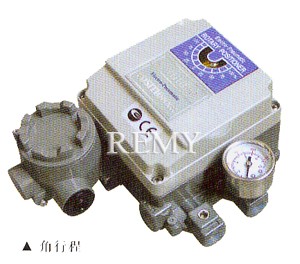

	直行程 Linear		角行程 Rotary
	单作用 Single	双作用 Double	单作用 Single	双作用 Double
输入信号 Input signal	4~20mA DC
电阻 Impedance	250±15∩
供气压力 Supply pressure	1.4~7kgf/cm2(20~100psi)
行程Stroke	10~150mm 0~90°
气管接口 Air connection	PT(NPT)1/4
压力表接口 Gauge connection	PT(NPT)1/8
电气接口 Conduit	PF1/2(G1/2)
防爆等级 Explosion proof	Exd Ⅱ BT6，Exd Ⅱ CT6, Exia CT6
防护等级 Protection	IP66
环境温度 Ambient temperature	-20℃~70℃
直线性 Linearity	±1%F.S. ±2% F.S.
滞后度 Hysteresis	±1%F.S.
灵敏度 Sensitivity	±0.2%F.S. ±0.5% F.S.
重复性 Repeatability	±0.5% F.S.
空气消耗量 Air consumption	3LPM(Sup=1.4kgf/cm2,20psi)
流量 Folw capacity	80LPM(Sup=1.4kgf/cm2,20psi)
材料 Material	铸铝Aluminum alloy
重量 Weight	2.7kg(6 lb)2.8kg(6.2 lb)

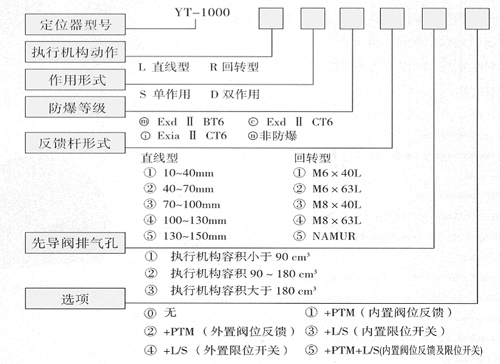

型号说明

选购注意事项：

本网页所示YT-1000电气定位器样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的YT-1000电气定位器说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
