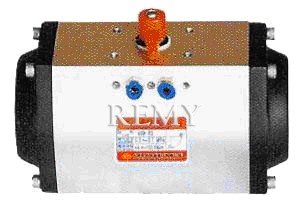

结构特点

1、 紧凑的双活塞齿轮，齿条式结构，啮合精确，传动平稳，输出扭矩稳定。
2、 缸体为挤压铝合金，并经硬质阳极氧化处理，表面质地坚硬，耐磨性强。
3、 相同规格有双作用式和单作用式（弹簧复位）。
4、 活塞和输出轴的活动部位均安装耐磨性材料支承，避免金属件间的直接接触，减少磨损和摩擦。
5、 安装、连接尺寸根据国家标准ISO5211.DIN3337和VDI/VDE3845进行设计，可与普通气动执行器互换。
6、 缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。
7、 输出轴的安装连接孔有多种形状（四方孔、扁孔、轴链孔）供选择。
8、 有常温型、高温型、低温型。
9、 单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性好。
10、外观美观、重量轻、具有防水性能。

技术数据

工作介质	干燥、清洁不含腐蚀性气体。
工作气源压力	双作用式：2~8bar
	单作用式：4~8bar
工作温度	常温型：-20℃~+80℃（丁腈橡胶O型圈）
	高温型：-20℃~+160℃（氟橡胶O型圈）
	低温型：-40℃~+80℃（硅橡胶O型圈）
回转角度	标志型：90°±5°
	非标志型：0°~180°
输出扭矩	双作用式：4~10560N.m
	单作用式：6.9~2668N.m
接口螺纹	GT40~GT83? G1/8”
	GT110~GT350? G1/4”

GTD双作用式输出扭矩表

型号	气源压力（bar）
	2	3	4	5	6	7	8
GTD40	3.9	5.8	7.7	9.6	11.5	13.3	15.2
GTD52	8.32	12.48	16.64	20.8	24.96	29.1	33.2
GTD63	12.2	18.3	24.4	30.5	36.3	42.8	48.9
GTD83	29.6	44.4	59.2	74	88.8	103.6	118.4
GTD110	74.5	111.7	149	186.2	223.5	260.5	298
GTD127	119	178.5	238	297.9	357	416.5	476.5
GTD160	236	354.6	472	591	709	827	945
GTD190	444	667	889	1111	1334	1556	1778
GTD210	488	733	977	1222	1466	1710	1955
GTD255	1081	1621	2162	2702	3243	3783	4324
GTD300	1662	2493	3326	4156	4987	5818	6650
GTD350	2640	3960	5280	6600	7920	9240	10560

GTE单作用式输出扭矩表

型号	弹簧 数量	气源压力（bar）						弹簧复位
		3		4		?5
		开始	终点	开始	终点	开始	终点	开始	终点
GTE40	10
	12
GTE52	10			9.74	0.84	13.9	5	15.8	6.9
	12					12	1.9	18.9	8.2
GTE63	10			14.2	1.3	20.3	7.4	23.1	10.2
	12					18.1	2.7	27.8	12.4
GTE83	10			33.8	8.6	48.6	23.4	50.6	25.4
	12					44.1	13.8	60.2	29.9
GTE110	10			89	13	126.2	50.2	136	60
	12					114.2	18.2	168	72
GTE127	10			139.9	31.7	199.4	91.2	206.3	98.1
	12					182.5	52.5	245	115
GTE160	10			299	86	418	205	386	173
	12			266	7	385	126	465	206
GTE190	10	362	59	584	281	806	503	608	305
	12			529	168	751	390	721	360
GTE210	10	368	147	612	391	857	636	586	365
	12	301	29	545	273	790	518	704	432
GTE255	10	732	171	1271	713	1813	1253	1449	889
	12			1095	423	1635	963	1739	1067
GTE300	10	1093	53	1926	886	2756	1716	2440	1400
	12			1646	397	2476	1227	2929	1680
GTE350	10			3057	1232	4377	2552	4048	2223
	12			2612	422	3932	1742	4858	2668

工作原理

双作用俯视图

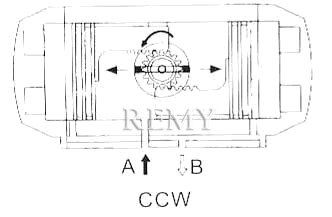

CCW（逆时针方向） 压缩空气由A口输入，使左右活塞向相反方向运动，输出轴逆时针方向转动，两活塞侧面的空气有B口排出。

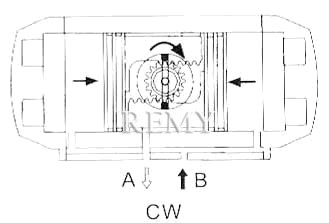

CW（顺时针方向） 压缩空气由B口输入，使左右活塞向中心移动，输出轴顺时针方向转动，两活塞中间的空气由A口排出。

单作用俯视图

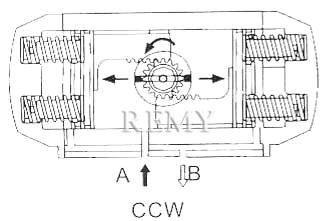

CCW（逆时针方向） 压缩空气由A口输入，使左右活塞向相反方向运动，输出轴逆时针方向转动，两活塞侧面的空气有B口排出

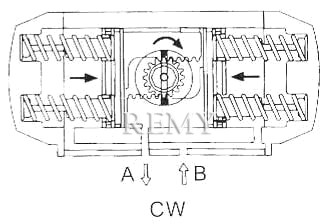

FALL CW（顺时针方向） 失气或失电时，由于弹簧的作用使两活塞向中心移动，输出轴顺时针方向转动，空气由A口排出。

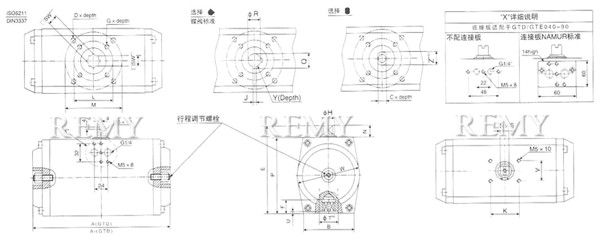

外形及连接尺寸表

型号	A	A1	B	C×深度	D×深度	E	F	G×深度	H	J	K	L	M	N	P	Q	R	□S×S	□SW	ΦT	U	V	W	Y深	Z
GTD/GTE40	104	-	45	8x12	M6x10	82	14	-	12	-	80	-	F04.Φ42	20	60	-	-	9x9	11x11	20	1	30	50	-	12
GTD/GTE52	130	-	50	8x12	M6x10	94	15	M5x8	12	3	80	F03.Φ36	F05.Φ50	20	74	14.2	Φ12.7	10x10	11x11	24	1	30	59	32	12
GTD/GTE63	140	-	60	10x15	M8x12	108	15	M6x10	12	3	80	F05.Φ50	F07.Φ70	20	88	14.2	Φ12.7	10x10	14x14	24	1	30	70	32	16
GTD/GTE83	186	-	65	10x16	M8x12	128	17	M6x10	18	5	80	F05.Φ50	F07.Φ70	20	108	18.4	Φ15.9	13x13	17x17	32	1	30	91	32	16
GTD/GTE110	254	-	90	14x22	M10x16	160	25	M8x12	25	5	80	F07.Φ70	F10.Φ102	20	140	21.6	Φ19.1	16x16	22x22	47	1	30	120	45	22
GTD/GTE127	296	-	103	20x24	M10x16	180	25	M8x12	30	5	80	F07.Φ70	F10.Φ102	20	160	24.8	Φ22.3	19x19	22x22	53	1	30	137	45	30
GTD/GTE160	384	-	128	28x30	M12x20	228	30	M10x16	45	8	130	F10.Φ102	F12.Φ125	30	198	32.1	Φ28.6	28x28	27x27	66	2	30	173	45	42
GTD/GTE190	501	-	118	28x30	M16x24	257	34	M10x16	50	8	130	F10.Φ102	F12.Φ125	30	227	32.1	Φ28.6	28x28	36x36	89	2	30	208	45	42
GTD/GTE210	533	-	135	32x34	M16x24	285	34	-	45	8	130	-	F14.Φ140	30	255	35.3	Φ31.8	28x28	36x36	89	2	30	224	45	48
GTD/GTE255	589	722	159	40x40	M20x24	332	52	M20x24	65	10	130	F16.Φ165	200x120	30	302	37.4	Φ33.4	28x28	46x46	119	2	30	274	50	60
GTD/GTE300	638	793	196	40x40	M20x28	380	52	-	75	12	150	-	200x140	30	350	45.3	Φ41.3	28x28	46x46	135	2	30	322	65	80
GTD/GTE350	721	931	220	50x50	M20x28	438	72	-	90	12	150	-	200x160	30	408	50.8	Φ50.8	28x28	60x60	156	2	30	378	70	100

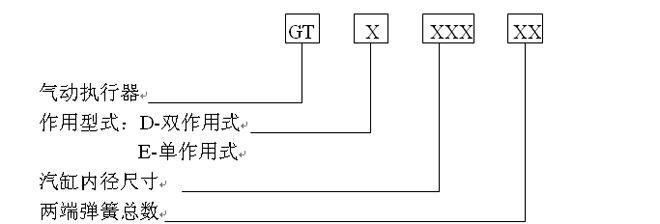

型号编制

解剥图

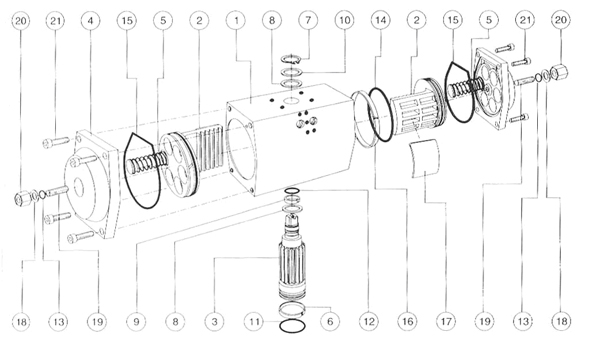

零配件表

序号	名称	数量	序号	名称	数量
1	壳体	1	12	轴上O型圈	1
2	活塞	2	13	螺栓密封O型圈	1
3	旋转轴	1	14	活塞O型圈	1
4	端盖	2	15	端盖密封圈	2
5	弹簧/弹簧座	8-12	16	活塞导向环	2
6	下轴承	1	17	活塞轴瓦	2
7	弹性挡圈	1	18	端盖平垫圈	2
8	轴中垫圈	2	19	调节螺栓	2
9	上轴承	1	20	六角螺母	2
10	轴上平垫圈	1	21	内六角螺栓	8
11	轴下O型圈	1

执行器的容量、重量及开闭时间表

双作用式	容量：L	重量：kg	单作用式	容量：L	重量：kg	开或闭时间
GTD40	0.13	0.69	GTE40	0.065	1.2	≤0.5
GTD52	0.23	0.9	GTE52	0.12	1.6	≤0.5
GTD63	0.44	1.5	GTE63	0.22	2.3	≤0.5
GTD83	0.88	2.6	GTE83	0.41	4.1	≤1.5
GTD110	1.98	6.1	GTE110	0.92	9.3	≤2
GTD127	3.13	9.2	GTE127	1.5	13.9	≤2.5
GTD160	6.2	16.7	GTE160	3.0	24.8	≤4
GTD190	11.8	27.1	GTE190	5.7	40.8	≤5
GTD210	16.5	32.2	GTE210	8.1	46.9	≤7
GTD255	31.3	69.3	GTE255	15.4	102.6	≤10
GTD300	43.9	98.9	GTE300	21.5	145.3	≤10
GTD350	65.4	148.1	GTE350	31.9	216.6	≤10

执行器的选用

1、 双作用式GTD
使用双作用式的执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑用气体输送的颗粒粉料介质增加100%安全值；对于清洁、无摩擦的润滑介质增加20%安全值，然后根据气源工作压力，查找双作用式扭矩表，可得到标准的GTD型号，例如：气源压力只有5bar，控制一个需要扭矩400N.m球阀，介质为非润滑的水蒸汽，考虑到安全因素，增加25%等于500N.m，首先按表查找气源压力5bar,然后沿该列垂直查找等于或相近的扭矩数据，选591N.m，再沿该行向左查找其型号，选择GTD160型。
2、 单作用式（弹簧复位）GTE
使用单作用式执行器，先确定阀门的扭矩，水蒸气或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑用气体输送的颗粒粉料介质增加100%安全值；对于清洁、无摩擦的润滑介质增加20%安全值，然后查找单作用式扭矩表，先查得弹簧复位终点，再查气源工作压力终点，气源压力扭矩应该大于弹簧复位扭矩，可得到准确的GTE型号，例如：气源压力只有4bar，控制一个需要扭矩180N.m碟阀，介质为非润滑的干燥气体，考虑到安全因素，增加60%等于288N.m，首先按表查找弹簧复位终点得到相近扭矩305N.m，然后沿该行向左查找气源压力4bar的开始扭矩584N.m正好气源压力扭矩大于弹簧复位扭矩，再沿该行向左查找其型号，选择GTE190型。
GTE单作用式输出扭矩表中，弹簧复位“终点”扭矩即为关闭阀门的扭矩，弹簧复位“开始”扭矩即为打开阀门的扭矩。相对应的气源压力开始的扭矩即为关闭阀门的扭矩，气源压力“终点”扭矩即为打开阀门的扭矩。

气动执行器附件的功能及用途

1、 双作用气动执行器：控制阀门的开启和关闭。
2、 单作用气动执行器：电路、气路切断或有故障时、自动关闭阀门。
3、 单电控磁阀：供电时阀门开启或关闭，断电时阀门关闭或打开。
4、 双电控磁阀：一个线圈通电时阀门开启，另一个线圈通电时阀门关闭，有记忆功能。
5、 回讯器：远距离传阀门开或关位置的信号。
6、 电气定位器：根据电流信号（4~20mA）的大小对阀门的开启（即介质流量）进行调节控制。
7、 电气转换器：将电流信号转换成气压信号，与气动定位器配套使用。
8、 气动定位器：根据气压信号（0.02~0.1Mpa）大小来控制阀门的开度、进行调节控制。
9、 气动三联件：减压阀、过滤器、油雾器。对气源稳定、清洁及运动部件起润滑作用。
10、 手动机构：当电路、气路切断或有故障时，用于操作阀门的启闭。

安装、调试与维护

1、 GT系列气动执行器可与阀门直接连接，也可通过支架和接头与阀门安装连接。
2、 安装时必须保证气动执行器的输出轴与阀门轴的同轴度。
3、 管接头及导管内部应清洗干净，无多余物、粉尘及油污等。
4、 电磁阀、电气定位器、电器转换器、气的定位器、回信器等应按相关说明书进行安装、调试。
5、 气动执行器两端的调节螺钉，可以微量调整阀门的开启角度。调整后必须将螺母销紧。
6、 执行器与阀门应同时调试，对阀门加压到
额定压力，执行器以气源压力0.4~0.7Mpa对两个进气口进行切换进气，观察阀门打开和关闭情况，应转动灵活无停顿，无爬行现象，并进行多次反复试验。
7、 安装电磁阀的气动执行器，调试时应先用手动按钮操作（电磁阀上的红色按钮）调试，然后再通电调试。
8、 气源应保持干燥、清洁、定期对与执行器相配合使用的空气过滤器进行放水，排污。正常使用情况下应每月检查一次，每年检修一次

选购注意事项：

本网页所示GT气动执行器系列样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的GT气动执行器系列说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
