DRVZ静音止回阀

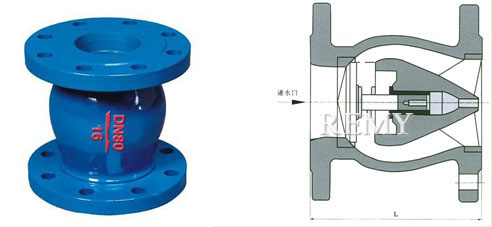

DRVZ静音止回阀 外形尺寸图
DRVZ静音止回阀 外形尺寸图

点用途

DRVZ静音止回阀主要是由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成。DRVZ静音止回阀的内部流道采用流线型设计，压力损失极小，阀瓣启闭行程非常短，停泵时可以快速关闭，防止巨大的水锤声，并具有静音关闭的特点。DRVZ静音式止回阀主要用于给排水、消防、暖通系统，可安装于水泵出口处，以防止倒流及水锤对水泵的损害，有效的保护了水泵的正常的运行。

主要性能参数表

型 号 DRVZ-10 DRVZ-16 DRVZ-25Q
公称压力PN(MPa) 1.0 1.6 2.5
公称通径DN(mm) 50～350
最高工作压力 (MPa) 1.0 1.6 2.5
密封试验压力 (MPa) 1.0 1.6 2.5
壳体试验压力 (MPa) 1.5 2.4 3.75
主要零件材料 阀体、导流体 灰铸铁球墨铸铁
阀座、轴承、阀瓣、轴 铝青铜或铭不锈钢
弹簧 不锈钢

主要外形尺寸

公称通径DN(mm) L
50 120
65 150
80 180
100 229
125 254
150 268
200 292
250 330

选购注意事项：

本网页所示DRVZ静音止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的DRVZ静音止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
