CVWR对夹式静音止回阀

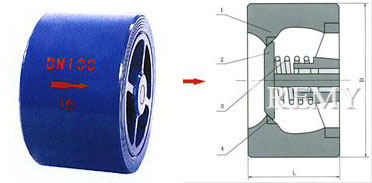

CVWR型对夹式静音止回阀 外形尺寸图
CVWR型对夹式静音止回阀 外形尺寸图

特点与应用

CVWR对夹式静音止回阀采用流体型设计，水头损失较小；内部弹簧可加速关闭，达到静音效果；金属对金属确保密封的可靠性；安装空间小。CVWR对夹式静音止回阀可安装于水泵出水口处，能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的。CVWR对夹式静音止回阀已被广泛用于给排水、消防、建筑、暖通、工业系统。

主要性能参数表

公称通径 DN40～250mm
公称压力MPa 1.0/1.6
工作压力℃ -10～80
密封试验 1.1倍公称压力
壳体试验 1.5倍公称压力

主要材质说明

序 号 零件名称 材 质
1 阀 体 GG25
2 阀 瓣 Bronze
3 弹 簧 SUS316
4 阀 座 Bronze

主要尺寸及重量

型号 公称通径DN L D
CVWR-0040 40 45 90
CVWR-0050 50 55 105
CVWR-0065 65 70 125
CVWR-0080 80 75 140
CVWR-0100 100 95 160
CVWR-0125 125 115 195
CVWR-0150 150 135 215
CVWR-0200 200 160 270
CVWR-0250 250 200 325

选购注意事项：

本网页所示CVWR对夹式静音止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的CVWR对夹式静音止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
