CVKR大口径止回阀

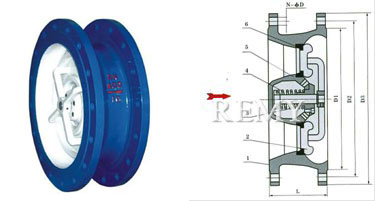

CVKR大口径止回阀外形尺寸图

主要特点

CVKR大口径止回阀是大口径静音式止回阀，采用符合水力学的轮廓设计，取得较佳的流线型水路，内部附有倒流体的设计能保证管道最小的压力损失。CVKR大口径止回阀一般安装于大型水泵出水口处，可在水流倒流前先行快速关闭，避免产生水锤、水击声和破坏性冲击，以达到静音、防止介质倒流和保护设备的目的。CVKR大口径止回阀广泛用于大型给排水、消防、暖通、工业等系统管路。

主要性能参数表

公称通径 DN (mm)	50～600
公称压力 MPa	1.0/1.6/2.5
工作温度 ℃	-10～80
密封试验	1.1倍公称压力
壳体试验	1.5倍公称压力

主要材质说明

序号	零件名称	材质
1	阀体	GG25
2	阀盘	QA19-4
3	轴承	QA19-4
4	弹簧	SUS316
5	导流体	GG25
6	阀座	QA19-4

主要外形尺寸：(法兰钻孔按GB/T17241.6-1998标准)

型号	公称通径 DN	D1		D2			D3				N-фD		L
		1.0 MPa	1.6 MPa		1.0 MPa	1.6 MPa		1.0 MPa	1.6 MPa	1.0 MPa		1.6 MPa
CVKR-0300	300	370			400	410		460		12-13		12-28	181
CVKR-0350	350	429			460	470		520		16-23		16-28	184
CVKR-0400	400	480			515	525		580		16-28		16-31	191
CVKR-0450	450	530			565	585		640		20-28		20-31	203
CVKR-0500	500	582			620	650		715		20-28		20-34	219
CVKR-0600	600	682			725	770		810	840	20-31		20-37	222
CVKR-0700	700	794			840	840		895	910	24-31		24-37	280
CVKR-0800	800	901			950	950		1015	1025	24-34		24-40	356
CVKR-0900	900	1001			1050	1050		1125	1125	28-40		28-40	368
CVKR-1000	1000	1112			1160	1140		1230	1255	28/-43		28-43	432
CVKR-1200	1200	1328			1380	1390		1455	1485	32-49		32-49	524

选购注意事项：

本网页所示CVKR大口径止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的CVKR大口径止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
