H61H/Y承插焊锻钢止回阀

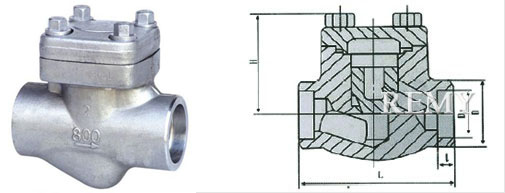

H61H/Y承插焊锻钢止回阀 外形尺寸图
H61H/Y承插焊锻钢止回阀 外形尺寸图

主要性能规范


型号 		压力级 试验压力（MPa） 工作温度（℃） 适用介质
壳体 密封（水） 密封（气）
H61H-800Lb、H61Y-800Lb 800Lb 21.0 14.0 0.6 ≤450 水、蒸汽、油品
H61H-800Lb、H61Y-800Lb1 ≤550 水、蒸汽、油品
H61H-800LbP、H61Y-800LbP ≤200 弱腐蚀性介质
H61H-800LbR、H61Y-800LbR ≤200 腐蚀性介质

主要零件材料


零件名称 		阀体 阀盖 阀瓣 螺栓
材料 C 25Mn 25Mn 3Cr13 35Mo
I 15CrMo 15CrMo 3Cr13 35Mo
P 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 35Mo
R 0Cr17Ni12Mo2Ti 0Cr17Ni12Mo2Ti 0Cr17Ni12Mo2Ti 1Cr17Ni2

主要外形尺寸及重量


公 称 通 径 DN 		尺 寸 （mm） 重 量
（㎏）
mm in L l D D1 H
15 1/2 80 10 34 21.8 47.5 1.25
20 3/4 90 13 40 27.1 52.5 1.6
25 1 100 13 50 33.8 62.5 2.4
32 1 1/4 120 13 58 42.6 78 3.75
40 1 1/4 140 13 66 48.7 92 5.5
50 2

选购注意事项：

本网页所示H61H/Y承插焊锻钢止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的H61H/Y承插焊锻钢止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
