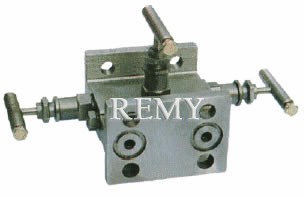

1151T型三组阀

1151-1.6/32PT型三组阀

1151-1.6/32PT型三组阀外形尺寸图

概述及结构原理

1151T型一体化三阀组，是差压式变送器的组合件。通过阀组与各种类型的差压变送器结为一体，使差压变送器的连接简化而牢固，并减少泄漏点。三阀组可配接：1151、3051、EJA、ST3000等系列差压变送器。

结构原理
三阀组由阀体、二个截止阀及一个平衡阀组成。
差压变送器投入运行时的操作程序：
首先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉，关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。
差压变送器零点在线校验操作程序：
先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。

主要技术指标

工作压力：1.0-42.0MPa
工作温度：≤570℃
与导压管接口直接焊接

主要性能规范

型号 Type	公称压力（MPa） Nominal Pressure	试验压力PS（MPa）Test pressure			工作压力（MPa） Working Pressure	工作温度(℃) Working Temperature	适用介质 Applicable medium
型号 Type	公称压力（MPa） Nominal Pressure	壳体 Shell	密封（液） Seal	密封（气） Seal	工作压力（MPa） Working Pressure	工作温度(℃) Working Temperature	适用介质 Applicable medium
1151-40	4.0	6.0	4.4	0.6	4.0	P≤540℃	液化石油气水、酸、蒸汽、油品等 Petroleum gas Water,Asic,Steam, Oil etc.
1151-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃	液化石油气水、酸、蒸汽、油品等 Petroleum gas Water,Asic,Steam, Oil etc.

主要外型及连接尺寸

公称直径DN(mm)	尺寸 Dimensions						重量(Kg) Weight
Nominal diameter	Do	D1	H	L	L1	d	重量(Kg) Weight
3-6	60	97	220	87	54	3-6	2.2

订货须知

请注明使用温度阀体材质，如无特殊要求，按不锈钢制作。

选购注意事项：

本网页所示1151T型三组阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的1151T型三组阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
