系列水喷射真空泵、汽水串联喷射泵

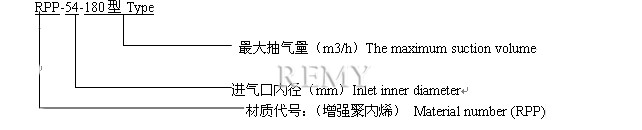

型号说明

应用范围及特点

水喷射真空泵是本厂自行研制的专业产品，采用增强聚丙烯塑料一次注塑成型，具有机械强度高、耐腐蚀性能强、表面光洁、结构简单、体积小，在目前同类型产品中，使用寿命最长、排气量最大、真空度高等特点。是取代SZ型水环式泵和W型往复式真空泵的离心产品。该泵可抽腐蚀性气体温度在150℃内，可与蒸汽喷射泵串联使用，真空度更高，广泛应用与化工、制药、纺织、食品、酿造、冶金、环保等行业，主要应用真空吸收、真空过滤、真空浓缩、真空干燥、真空输送、真空除氧、真空增氧等工艺。本厂可提供立卧式成套机组。用户还可选用本厂生产的耐腐泵、止回阀、管道等系列配套产品。

成套型号规格及性能参数表

型号 Type	极限真空度MPa The limit vacuum degree	保证真空度MPa The pledge vacuum degree	最大抽气值 The maximum suction volume	配套离心泵功率 necessary centrifugal pump power	卧式机组外型尺寸长×宽×高 Horizontal set figuration size long×breadth×height	备注 remark
RPP-25-20	0.0985	0.098	20	40FP(D)-20(1.5)	800×600×800	注：极限真空度是根据当地当时的大气压×本技术参数的保证真空度 Attention: Teminal acuum is according to local atmosphere×technology parameter ensure vacuum degree,
RPP-32-30	0.0985	0.098	30	50FP(D)-22(5.5)	800×700×800
RPP-40-60	0.098	0.097	60	40FP(D)-25(3)	1500×900×1150
RPP-54-90	0.098	0.097	90	50FP(D)-28(4)	1500×1000×1200
RPP-54-110	0.0985	0.0975	110	80FP(D)-30(5.5)	1500×1000×1200
RPP-54-180	0.0993	0.098	180	80FP(D)-30(5.5)	1800×1000×1250
RPP-54-220	0.0996	0.0984	220	100FP(D)-32(15)	1850×1000×1300
RPP-65-280	0.0993	0.098	280	80FP(D)-32(7.5)	1900×1000×1300
RPP-65-360	0.0995	0.098	360	100FP(D)-32(11)	2000×1200×1300
RPP-80-500	0.0995	0.098	500	100FP(D)-32(15)	2500×1200×1500
蒸汽喷射泵 Steam spray pump	0.1	0.0996	同上Idem	汽水串联与180、280、360配套，耗气量40kg/h 工作气压0.3Mpa Aerated water series connection equip with 180,280,360,exhausting volumeis 40kg/h,working pressure is 0.3Mpa

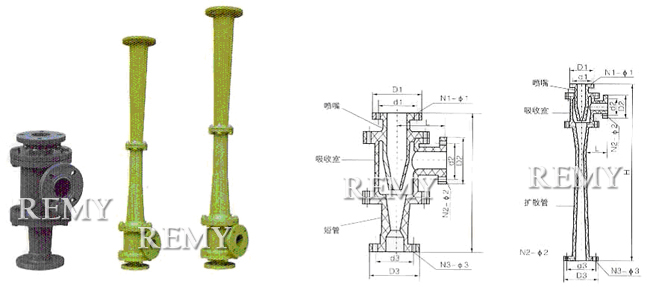

型号 Type	L	D1×Dg1		D2×Dg2		D3×Dg3		重量kg weight
型号 Type	L	尺寸 Dimension	孔距-螺孔 Bore distance-pitch	尺寸 Dimension	孔距-螺孔 Bore distance-pitch	尺寸 Dimension	孔距-螺孔 Bore distance-pitch	重量kg weight
RPP-54-90	370	140×54	100-Φ12×4	140×54	100-Φ12×4	140×54	100-Φ12×4	3
RPP-54-110	370	140×54	110-Φ12×4	140×54	110-Φ12×4	140×54	110-Φ12×4	3.2
RPP-54-180	1150	180×80	150-Φ12×4	140×54	110-Φ12×4	140×54	110-Φ12×4	5
RPP-54-220	1150	180×80	150-Φ12×4	140×54	110-Φ12×4	140×54	110-Φ12×4	5.1
RPP-65-280	1350	195×100	160-Φ14×8	160×64	125-Φ14×4	160×64	125-Φ14×4	7.2
RPP-65-360	1350	195×100	160-Φ14×8	160×64	125-Φ14×4	160×64	125-Φ14×4	7.5
RPP-80-500	1560	245×150	210-Φ16×8	180×80	145-Φ14×4	180×80	145-Φ14×4	18

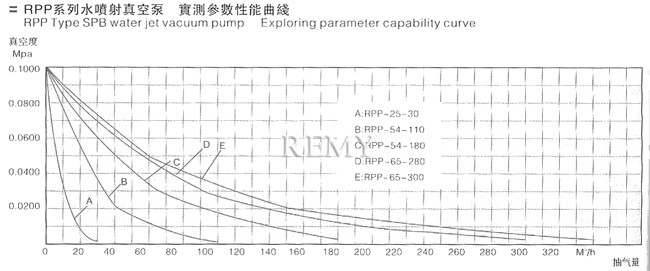

RPP系列水喷射真空泵实测参数性能曲线

选购注意事项：

本网页所示系列水喷射真空泵、汽水串联喷射泵样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的系列水喷射真空泵、汽水串联喷射泵说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
