W系列水力喷射器（水冲泵）

W系列水力喷射器又称水冲泵是一种具有抽真空、冷凝、排水等三种有效能的机械装置。W水力喷射器是利用一定压力的水流通过对称均布成一定倾斜度的喷嘴喷出，聚合在一个焦点上。由于喷射水流速度很高，于是形成负压使器室内产生真空、另外由于二次蒸汽与喷射水流直接接触，进行热交换，绝大部分的蒸汽冷凝成水，少量未被冷凝的蒸汽与不凝结的气体亦由于高速喷射的水流互相磨擦，混合与挤压，通过扩压管被排除，使器室内形成更高的真空。水力喷射器（水冲泵）应用极为广泛，主要用于真空与蒸发系统，进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺，是制糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。但目前生产水力喷射器的制造厂较少，品种也不齐全，为此，上海日美阀门制造有限公司近年来不断改进设计。采用多喷嘴与汽环（导向盘）等结构，以及用多级泵进水，低位安装，只需安装高度4.5米，完善与提高了其工作性能，具有一定的先进性，是真空冷凝设备的一种革新。

W系列水力喷射器（水冲泵）

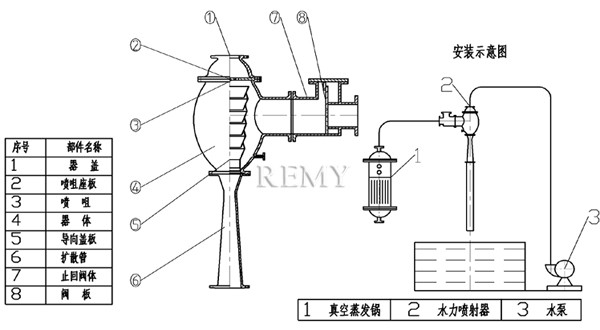

安装示意图

W水冲泵安装示意图

性能参数表

项目技术数据型号规格	蒸发量 L/h 立升/小时	真空度 Mpa 毫米汞柱	扬程 (m)	流量（m3）
W-100L	100	0.097（680-720）	45	18
W-200L	200	0.097（680-720	45	18
W-300L	300	0.097（680-720	45	18
W-400L	400	0.097（680-720	45	18
W-500L	500	0.097（680-720	45	32
W-600L	600	0.097（680-720	45	32
W-700L	700	0.097（680-720	45	32
W-800L	800	0.097（680-720	50	32
W-900L	900	0.097（680-720	50	32
W-1000L	1000	0.097（680-720	50	32
W-1200L	1200	0.091（680-650）	50	32
W-1500L	1500	0.091（680-650）	50	108
W-1800L	1800	0.091（680-650）	50	108
W-2000L	2000	0.091（680-650）	50	108
W-3000L	3000	0.091（680-650）	50	108

选购注意事项：

本网页所示W系列水力喷射器（水冲泵）样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的W系列水力喷射器（水冲泵）说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
