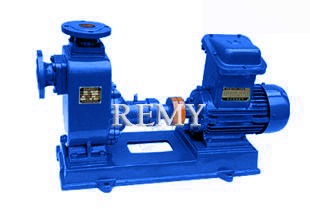

CYZ-A型自吸式离心油泵（简称：CYZ-A自吸油泵），系属新型自吸式结构，油泵类产品。是根据国内外有关技术资料经消化、吸收、改进后研制而成的较新泵类产品，上海日美阀门制造有限公司生产的CYZ-A型自吸式离心油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的较新泵类产品，国内空白独一无二，广泛适用于油库、加油站、油轮、油船、码头、油罐库、机场，分别输送汽油、煤油、柴油、航煤等，如改用耐腐蚀机械密封和不锈钢材质还可以适用于化工、制药、酿造、电镀、印染、造纸、电力矿山等，输送介质温度-20℃～80℃，粘度≤100厘珀，含固量可达30％以下。

特点

1、该泵属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
2、该泵是选用优质材料精作而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需要安装底阀因此简化了管路系统，又改善了劳动条件。

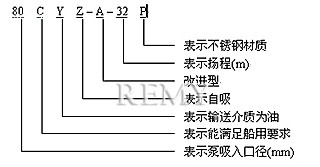

型号意义

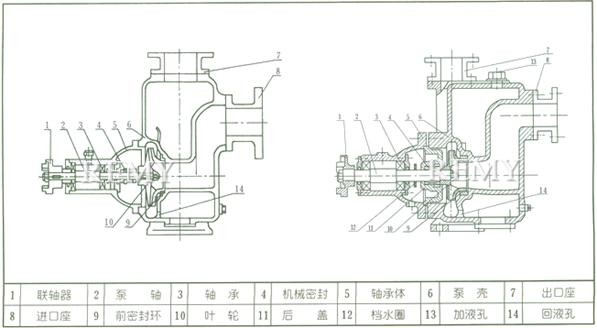

该泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、蜗卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向蜗卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。因为该泵具有这种独特的排气能力，所以此泵能输送含有气体的液体，无需安装底阀，使用在油轮上时具有良好的扫舱功能。 在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃时，可在冷却室处通过任意一只冷却液管接头，注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到泵的效率和自吸性能时，应给予更换。

性能参数表

性能参数 泵型号	流量		扬程 m	吸程 m	转速 r/min	自吸性能min/5m	功率KW		泵口径mm		机组重量kg
	m3/h	L/s					轴功率	电机功率	吸入	排出
25CYZ-A-20	3.2	0.9	20	6.5	2900	1.9	0.46	0.75	25	25	72
25 CYZ-A-32	3.2	0.9	32	6.5	2900	1.8	0.8	1.1	25	25	80
40 CYZ-A-20	6.3	1.8	20	6.5	2900	1.9	0.87	1.1	40	32	85
40 CYZ-A-40	10	2.8	40	6.5	2900	1.5	2.7	4	40	40	138
50 CYZ-A-12	15	4.2	12	6.5	2900	2.4	1.1	1.5	50	50	90
50 CYZ-A-20	18	5	20	6.5	2900	1.9	1.8	2.2	50	50	98
50 CYZ-A-30	20	5.6	30	6.5	2900	1.5	2.6	4	50	50	140
50 CYZ-A-35	14	3.9	35	6.5	2900	1.5	2.7	4	50	50	145
50 CYZ-A-40	10	2.8	40	6.5	2900	1.5	2.7	4	50	50	145
50 CYZ-A-50	12.	3.5	50	6.5	2900	1.4	4.3	5.5	50	50	160
50 CYZ-A-60	515	4.2	60	6.5	2900	1.3	6.2	7.5	50	50	190
50 CYZ-A-75	20	5.6	75	6.5	2900	1.3	9.8	11	50	50	240
65 CYZ-A-15	30	8.3	15	6.5	2900	2	1.9	3	65	65	100
65 CYZ-A-32	25	6.9	32	6	2900	1.5	4.4	5.5	65	65	165
80 CYZ-A-13	35	9.7	13	6	2900	3.4	1.9	3	80	80	107
80 CYZ-A-17	43	12	17	6	2900	1.8	3.1	4	80	80	156
80 CYZ-A-22	40	11.1	22	6	2900	1.9	4.4	5.5	80	80	169
80 CYZ-A-25	50	13.9	25	6	2900	1.5	5.2	7.5	80	80	177
80 CYZ-A-32	50	13.9	32	6	2900	1.5	6.8	7.5	80	80	180
80 CYZ-A-55	60	16.7	55	6	2900	1.5	15	18.5	80	80	310
80 CYZ-A-70	60	16.7	70	6	2900	1.2	20.1	22	80	80	333
100 CYZ-A-20	100	27.8	20	6	2900	1.8	7.8	11	100	100	258
100 CYZ-A-40	100	27.8	40	6	2900	1.8	16.3	22	100	100	455
100 CYZ-A-40A	100	27.8	40	6	1450	1.5	18.5	22	100	100	520
100 CYZ-A-65	100	27.8	65	6	2900	1.8	27.7	30	100	100	620
100 CYZ-A-75	70	19.4	75	6	2900	1.8	24.2	30	100	100	639
150 CYZ-A-55	170	47.2	55	5	2900	1.8	39.2	45	150	150	830
150 CYZ-A-65	170	47.2	65	5	2900	1.3	46.3	55	150	150	957
150 CYZ-A-65A	170	47.2	65	5	1450	1.2	49.8	55	150	150	1138
150 CYZ-A-80	160	44.4	80	5	2900	1.2	53.6	55	150	150	986
200 CYZ-A-32	400	111.1	32	5	1450	2	52.1	55	200	200	1205
200 CYZ-A-63	280	77.8	63	5	1450	1.5	73.9	90	200	200	1338
200 CYZ-A-65	350	97.2	65	5	1450	1.5	97.2	110	200	200	1553
250 CYZ-A-32	550	152.8	32	5	1450	2	72.3	75	250	250	1307
250 CYZ-A-50	400	111.1	50	5	1450	2	80	90	250	250	1486
250 CYZ-A-55	450	125	55	5	1450	2	102.1	110	250	250	1681
250 CYZ-A-75	400	111.1	75	5	1450	1.5	125.6	132	250	250	1829
300 CYZ-A-32	600	166.7	32	5	1450	2	79.2	90	300	300	1608
300 CYZ-A-50	500	138.9	50	5	1450	2	107.6	110	300	300	1728
300 CYZ-A-55	550	152.8	55	5	1450	2	117.6	132	300	300	1995

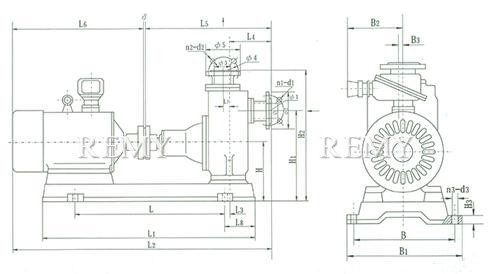

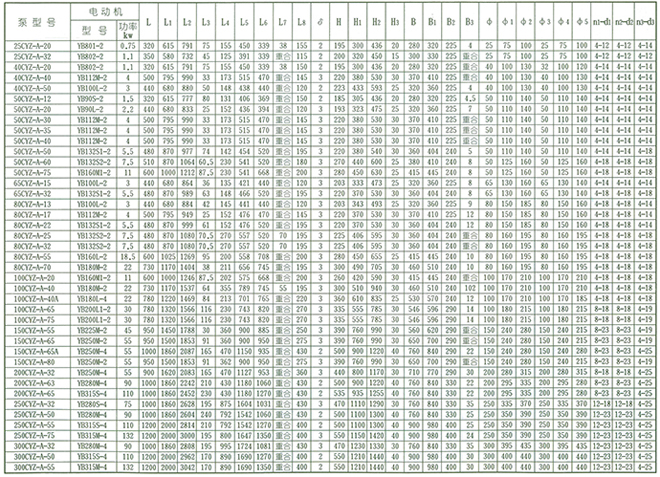

外形及安装尺寸表

CYZ-A自吸油泵使用

(一).起动前的准备及检查工作： 1.根据泵的工作运转状况，分别采用优质钙基黄油和10号机油进行润滑，如果采用黄油润滑的泵应定期向轴承箱内加注黄油，采用机油润滑的泵，如果油位不足，则加足 之。
2.检查CYZ-A泵壳内的储液是否高于叶轮的上边缘，如若不足，可以从泵壳上的加液口处直接向泵体
内注入储液，不应在储液不足的情况下启动运转，泵则不能正常工作，且易损坏机械密封。
3.检查CYZ-A泵的转动部件是否有卡住磕碰现象。
4.检查CYZ-A油泵体底脚及各联结处螺母有无松动现象。
5.检查CYZ-A油泵轴与电动机主轴的同轴度或平行度。
6.检查CYZ-A油泵进口管路是否漏气，如有漏气，必须设法排除。
7.打开吸入管路的阀门，稍开（不要全开）出口控制阀。
(二).停泵
1.首先必须关闭吐出管路上的闸阀。
2.使泵停止转动。
3.在寒冷季节，应将泵体内的储液和轴承体冷却室内的水放空，以防冻裂机件。

选购注意事项：

本网页所示CYZ-A型自吸式离心油泵说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的CYZ-A型自吸式离心油泵说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
