AY型单级、两级离心油泵

AY型单级、两级离心油泵（简称：AY油泵）AY型系列冷热油泵，是我厂为满足石化建设等行业发展的需要，在老Y型油泵系列的基础上进行改造并重新开发设计的新系列油泵，是更新换代的节能型产品。 AY型油泵可广泛用于石油精制、石油化工、油田集输、橡胶工艺等输送不含固体颗粒（磨料）的石油及其产品、工艺水等介质。AY型系列油泵符合GB3215-82《炼厂、化工及石油化工流程用离心泵通用技术条件》，其中部分技术指标达到了API610第七版所规定的要求。

AY型单级、两级离心油泵
AY型单级、两级离心油泵

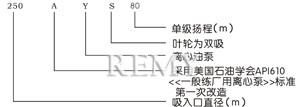

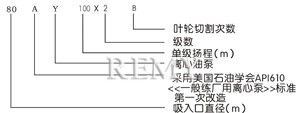

型号意义

AY型单级、两级离心油泵 型号意义1
AY型单级、两级离心油泵 型号意义1
AY型单级、两级离心油泵 型号意义2
AY型单级、两级离心油泵 型号意义2

材料

材料类别 Ⅰ Ⅱ Ⅲ
使用温度 -20℃～＋150℃ -45℃～＋400℃ -45℃～＋400℃
零件名称 泵体泵盖 HT250 ZC25 ZC1Cr13Ni
叶　　轮 HT250 ZC25 ZC1Cr13Ni
轴 45 35CrMo 3Cr13
泵体密封环 HT250 HT250 3Cr13(ZC1Cr13Mos)
叶轮密封环 QT50-5 QT500-5 3Cr13
填料轴套 HT250 1Cr13 3Cr13(1Cr18Ni9Ti)
机械密封轴套 25 3Cr13 3Cr13或1Cr13(1Cr18Ni9Ti)

主要性能参数表

型号
Pump size		 流量
Capacity
Q
M3/h		 扬程
Head
H
m		 转速
Speed
N
r/min		 效率
Eff.
 汽蚀余量
NPSH
M		 轴功率
Input
Pa
kw		 Motor配带电机 泵重
Weight
Of pump
Kg		 附
注
型号
Size		 功率
Power
kw
40AY40×2 6.25 80 2950 31 2.7 4.4 YB132S2-2 7.5 163
40AY40×2A 5.85 70 2950 31 2.7 3.6 YB132S1-2 5.5
40AY40×2B 5.4 60 2950 31 2.5 2.85 YB112M-2 4
40AY40×2C 4.9 50 2950 31 2.5 2.17 YB100L-2 3
50AY60 12.5 70 2950 42 2.9 5.67 YB132S2-2 7.5 130
50AY60A 11.2 53 2950 39 2.9 4.1 YB132S1-2 5.5
50AY60B 9.9 39 2950 37 2.8 2.8 YB 112M-2 4
50AY60×2 12.5 120 2950 37 2 11 YB160M2-2 15 210
50AY60×2A 12 105 2950 36 2 9.5 YB160M2-2 15
50AY60×2B 11 90 2950 35 1.9 7.7 YB160M1-2 11
50AY60×2C 10 76 2950 35 1.7 6 YB160M1-2 11
65AY60 25 60 2950 56 3.1 7.3 YB160M1-2 11 170
65AY60A 22.5 49 2950 54 2.8 5.6 YB 132S2-2 7.5
65AY60B 20 37.5 2950 52 2.5 3.9 YB 132S1-2 5.5
65AY100 25 110 2950 47 3 15.9 YB1 80M-2 22 190
65AY100A 23 91 2950 46 2.9 12.5 YB 160L-2 18.5
65AY100B 21 73 2950 44 3 9.5 YB160M2-2 15
65AY100×2 25 205 2950 48 2.8 29.1 YB225M-2 45
65AY100×2A 23 178 2950 47 2.7 23.7 YB200L2-2 37 310
65AY100×2B 22 154 2950 46 2.7 20.1 YB200L1-2 30
65AY100×2C 20 130 2950 45 2.6 15.7 YB180M-2 22
80AY60 50 60 2950 62 3.2 13.2 YB160L-2 18.5 200
80AY60A 45 49 2950 61 3 9.9 YB160L-2 15
80AY60B 40 38 2950 60 3 6.9 YB160M1-2 11
80AY100 50 104 2950 59 3.1 24 YB200L2-2 37 220
80AY100A 45 85 2950 56 3 18.6 YB200L1-2 30
80AY100B 50 76 2950 54 2.9 15.3 YB180M-2 22
80AY100×2 50 200 2950 47 3.6 47.8 YB280S-2 75 380
80AY100×2A 47 175 2950 55 3.5 40.7 YB250M-2 55
80AY100×2B 43 153 2950 53 3.3 33.8 YB225M-2 45
80AY100×2C 40 125 2950 51 3.3 26.7 YB200L2-2 37
100AY60 100 63 2950 72 4 23.8 YB200L2-2 37 220
100AY60A 90 49 2950 71 3.8 16.9 YB200L1-2 30
100AY60B 79 38 2950 67 3.5 12.2 YB160L-2 18.5
100AY120 100 123 2950 66 4.3 50.6 YB280S-2 75 320
100AY120A 93 108 2950 62 4 44.1 YB280S-2 75
100AY120B 85 94 2950 62 3.8 35.5 YB250M-2 55
100AY120C 79 75 2950 59 3.6 27.5 YB200L2-2 37
型号
Pump size		 流量
Capacity
M3/h		 扬程
Head
m		 转速
Speed
r/min		 效率
Eff.
 汽蚀余量
NPSH
M		 轴功率
Input
Pa
kw		 Motor配带电机 泵重
Weight
Of pump
Kg		 附注
型号
Size		 功率
Power
kw
100AY120×2 100 240 2950 61 4.5 107.2 YB315M2-2 160 500
100AY120×2A 93 205 2950 60 4.3 86.6 YB315M1-2 132 500
100AY120×2B 86 178 2950 59 4.2 70.7 YB315S-2 110 500
100AY120×2C 79 150 2950 58 4.1 55.7 YB280S-2 75 500
150AY75 180 80 2950 75 3.9 52.3 YB280S-2 75 290
150AY75A 160 66 2950 74 3.8 38.9 YB250N-2 55 290
150AY75B 145 46 2950 73 3.6 24.9 YB200L2-2 37 290
150AY150 180 157 2950 69 3.6 111.6 YB315M2-2 160 600
150AY150A 168 137 2950 68 3.3 92.2 YB315M1-2 132 600
150AY150B 155 116 2950 67 3.2 73.1 YB315S-2 110 600
150AY150C 140 94 2950 65 3.1 55.5 YB280S-2 75 550
150AY150×2 180 300 2950 67 3.6 219.5 YB355L-2 315 1500 高压电机也可
150AY150×2A 167 258 2950 65 3.2 180.5 YB355S4-2 250 1500
150AY150×2B 155 222 2950 62 3 151.1 YB355S3-2 220 1500
150AY150×2C 140 181 2950 60 2.9 115 YB315M-2-2 160 1500
200AY75 300 75 2950 79 5.5 77.6 YB315S-2 110 275
200AY75A 260 60 2950 78 5.5 54.5 YB280S-2 75 275
200AY75B 225 45 2950 77 5.5 35.8 YB250M-2 55 275
200AY150 300 150 2950 76 4.5 161 YB355S3-2 220 620 高压电机也可
200AY150A 270 137 2950 75 4.2 132 YB355S1-2 185 620
200AY150B 243 127 2950 73 3.8 115.1 YB315M2-2 160 620
200AY150C 219 112 2950 72 3.5 92.8 YB315M1-2 132 6620
200AYS150×2 300 300 2950 74 3.5 331.2 YB450M1-2 450 1400 6000V
200AYS150×2A 287 270 2950 73 5.4 289 YB450S3-2 400 1400 6000V
200AYS150×2B 270 239 2950 72 5.2 244 YB450S2-2 355 1400 6000V
200AYS150×2C 245 195 2950 70 5.0 187.4 YB355S4-2 250 1400 6000V
250AYS80 500 80 2950 82 6.5 132.8 YB355S1-2 185 450 6000V/10000V
250AYS80A 440 62 2950 81 6.5 91.7 YB280M-2 132 450
250AYS80B 370 44 2950 80 6.5 55.4 YB280M-2 90 450
250AYS150 500 153 2950 79 4.8 264 YB450S1-2 315 1500 6000V
250AYS150A 472 136 2950 78 4.6 224 YB355M-2 280 1500 6000V/10000V
250AYS150B 444 119 2950 77 4.2 187 YB355S4-2 250 1500 6000V/10000V
250AYS150C 400 96 2950 76 4 138 YB355S1-2 185 1500 6000V/10000V
250AYS150×2 500 303 2950 79 4.8 522 JBO710M2-2 630 2500 6000V
250AYS150×2A 472 272 2950 79 4.5 443 JBO710S2-2 560 2500 6000V
250AYS150×2B 444 230 2950 78 4.3 357 YB450S3-2 400 2500 6000V
250AYS150×2C 400 190 2950 77 4 269 YB450S1-2 315 2500 6000V

选购注意事项：

本网页所示AY型单级、两级离心油泵说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的AY型单级、两级离心油泵说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
