BX44W三通保温旋塞阀

BX44W-1.0P/R/C三通保温旋塞阀
BX44W-1.0P/R/C三通保温旋塞阀

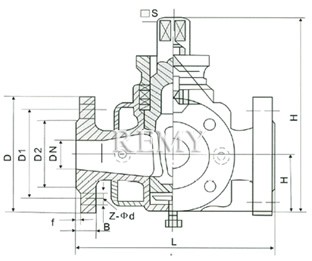

BX44W-1.0P/R/C三通保温旋塞阀 外形尺寸图
BX44W-1.0P/R/C三通保温旋塞阀 外形尺寸图

主要性能规范

型号 公称压力
PN（MPa） 		试验压力PS(MPa) 工作压力P（MPa） 适用介质 工作温度（℃）
壳体 密封
B×44W1.0P 1.0 1.5 1.1 1.0 硝酸类等 ≤250
B×44W1.0C 1.0 1.5 1.1 1.0 非腐蚀、弱腐蚀 ≤200

主要零件材料

零件名称 阀体、塞子 填料
B×44W-1.0P
B×44W-1.0R 		不锈钢 石棉盘根+304
B×44W-1.0C 铸钢

主要尺寸

口径（DN） L D D1 D2 z-Φd
20 145 150 105 75 55 4×14
25 145 160 115 85 65 4×14
32 165 190 135 100 78 4×18
40 190 200 145 110 85 4×18
50 200 200 160 125 100 4×18
65 220 280 180 145 120 4×18
80 250 300 195 160 135 4×18
100 300 340 215 180 155 8×18
125 350 245 210 185 8×18
150 400 280 240 210 8×23
200 450 335 295 265 8×23
250 530 390 350 320 12×23
300 580 440 400 368 12×23

选购注意事项：

本网页所示BX44W三通保温旋塞阀（xuansaifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类旋塞阀厂家提供的参考，详细的BX44W三通保温旋塞阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
