XBD(Ⅰ)型立式多级消防离心泵，简称：XBD(I)消防泵。本单位在原有立式多级泵基础上根据消防泵的较新标准要求进行开发出的新一代XBD管道型中低压消防泵组产品。该系列泵在性能、结构、材料和配套上均满足消防泵的要求。由于采用优秀的水力模型，因此该系列泵具有满足用户要求；采用立式泵结构，具有效率高、性能范围广的特点，可更好地节省占地面积的优点；采用优质轴承和优质电机，使泵运行更为安全可靠、噪声低、振动小；采用水力平衡轴向力，减少平衡鼓，可使运行更为平稳；其轴封有机械密封和填料密封两种形式；该泵还具有进出水法兰管线布置、转速高、重量轻等特点。适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防给水。

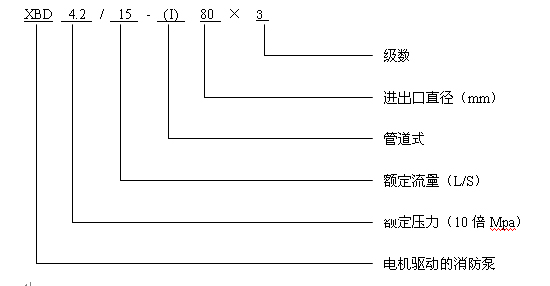

型号意义

性能范围
流量：5~115L/S
扬程：20~230m
功率：3~200kw
工作条件
1、 可输送清水或物理化学性质类似于清水的无腐蚀性介质，其固体不溶物不超过0.1%。
2、 介质温度：-15℃~120℃。
3、 最大工作压力：XBD型泵：≤2.5Mpa，即系统压力+扬程≤2.5Mpa，XBD（I）型泵：≤2.0Mpa。
4、 环境温度不大于40℃，相对湿度小于95%。

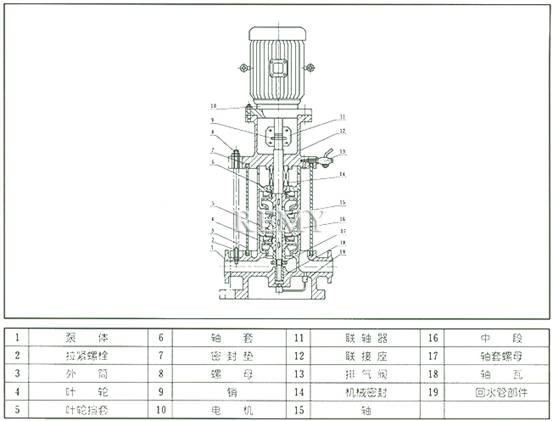

结构简图及说明

1、 该泵为立式、多级节段式结构，泵进出水法兰处在同一直线上，叶轮采用水力平衡方平衡轴向力。泵下端有一导轴承，轴通过夹壳联轴器与电机轴固定传动，外筒为不锈钢筒。
2、 轴封采用机械密封。
3、 泵由电机驱动，从电机端方向看，泵顺时针方向旋转。
4、 泵出口设有排气阀（气嘴），可保证泵内气体能完全排尽。
5、 叶轮可采用青铜材料，避免长期停机后叶轮与导叶间锈合。

主要零件材料

零件名称	轴封	轴	轴承体	联轴器	中 段	出水段	导 叶	叶轮	轴套	进水段
材质	填料、机械密封	2Cr13	HT200	HT200	HT200	HT200	HT200	HT200或青铜	HT200	HT200
零件名称	外筒	螺母	连接座	轴瓦
材 质	ZG1Cr18Ni9Ti	45	HT200	QSA4-3

性能参数表

序号	型号	流量Q		扬程	效率	转速	功率（kw）		气蚀余量m	进出口径mm	总高 mm	重量 Kg
		m3/h	L/S	m	%	r/min	轴功率	电机功率
1	XBD3.6/0.56-(I)25×3	1.4 2 2.4	0.39 0.56 0.67	38 36 33	23 30 32	2900	0.63 0.65 0.67	1.1	1.4 1.7 1.8	25	606	58
2	XBD4.8/0.56-(I)25×4	1.4 2 2.4	0.39 0.56 0.67	50 48 44	23 30 32	2900	0.83 0.87 0.90	1.1	1.4 1.7 1.8	25	646	62
3	XBD6/0.56-(I)25×5	1.4 2 2.4	0.39 0.56 0.67	63 60 55	23 30 32	2900	1.04 1.09 1.12	1.5	1.4 1.7 1.8	25	700	68
4	XBD7.2/0.56-(I)25×6	1.4 2 2.4	0.39 0.56 0.67	76 72 66	23 30 32	2900	1.26 1.30 1.35	1.5	1.4 1.7 1.8	25	750	72
5	XBD8.4/0.56-(I)25×7	1.4 2 2.4	0.39 0.56 0.67	88 84 77	23 30 32	2900	1.46 1.52 1.57	2.2	1.4 1.7 1.8	25	816	78
6	XBD9.6/0.56-(I)25×8	1.4 2 2.4	0.39 0.56 0.67	101 96 88	23 30 32	2900	1.63 1.74 1.80	2.2	1.4 1.7 1.8	25	856	82
7	XBD10.8/0.56-(I)25×9	1.4 2 2.4	0.39 0.56 0.67	114 108 99	23 30 32	2900	1.89 1.96 2.02	2.2	1.4 1.7 1.8	25	896	86
8	XBD12/0.56-(I)25×10	1.4 2 2.4	0.39 0.56 0.67	126 120 110	23 30 32	2900	2.01 2.17 2.24	3	1.4 1.7 1.8	25	981	98
9	XBD13.2/0.56-(I)25×11	1.4 2 2.4	0.39 0.56 0.67	139 132 121	23 30 32	2900	2.31 2.39 2.47	3	1.4 1.7 1.8	25	1021	102
10	XBD14.4/0.56-(I)25×12	1.4 2 2.4	0.39 0.56 0.67	152 144 132	23 30 32	2900	2.62 2.61 2.70	3	1.4 1.7 1.8	25	1061	106
11	XBD3.3/1.11-(I)25×3	2.8 4 4.8	0.78 1.11 1.33	36 33 28.5	32 40 41	2900	0.86 0.90 0.91	1.1	1.4 1.7 1.8	25	606	58
12	XBD4.4/1.11-(I)25×4	2.8 4 4.8	0.78 1.11 1.33	48 44 38	32 40 41	2900	1.14 1.20 1.21	1.5	1.4 1.7 1.8	25	671	65
13	XBD5.5/1.11-(I)25×5	2.8 4 4.8	0.78 1.11 1.33	60 55 47.5	32 40 41	2900	1.43 1.50 1.51	2.2	1.4 1.7 1.8	25	736	72
14	XBD6.6/1.11-(I)25×6	2.8 4 4.8	0.78 1.11 1.33	72 66 57	32 40 41	2900	1.72 1.80 1.82	2.2	1.4 1.7 1.8	25	776	76
15	XBD7.7/1.11-(I)25×7	2.8 4 4.8	0.78 1.11 1.33	84 77 66.5	32 40 41	2900	2.00 2.10 2.12	2.2	1.4 1.7 1.8	25	816	86
16	XBD8.8/1.11-(I)25×8	2.8 4 4.8	0.78 1.11 1.33	96 88 76	32 40 41	2900	2.29 2.40 2.42	3	1.4 1.7 1.8	25	901	90
17	XBD9.9/1.11-(I)25×9	2.8 4 4.8	0.78 1.11 1.33	108 99 86.5	32 40 41	2900	2.57 2.70 2.73	3	1.4 1.7 1.8	25	941	94
18	XBD11/1.11-(I)25×10	2.8 4 4.8	0.78 1.11 1.33	120 110 95	32 40 41	2900	2.86 3.00 3.03	4	1.4 1.7 1.8	25	1011	110
19	XBD12.1/1.11-(I)25×11	2.8 4 4.8	0.78 1.11 1.33	132 121 104.5	32 40 41	2900	3.14 3.30 3.33	4	1.4 1.7 1.8	25	1051	114
20	XBD13.2/1.11-(I)25×12	2.8 4 4.8	0.78 1.11 1.33	144 132 114	32 40 41	290	3.43 3.60 3.64	4	1.4 1.7 1.8	25	1091	118
21	XBD14.3/1.11-(I)25×13	2.8 4 4.8	0.78 1.11 1.33	156 143 123.5	32 40 41	2900	3.72 3.90 3.94	4	1.4 1.7 1.8	25	1131	122
22	XBD3.6/1.67-(I)40×3	4.2 6 7.2	1.17 1.67 2.0	41 36 30.5	43 52 52	2900	1.09 1.13 1.15	1.5	1.4 1.7 1.8	40	657	72
23	XBD4.8/1.67-(I)40×4	4.2 6 7.2	1.17 1.67 2.0	54 48 40.6	43 52 52	2900	1.45 1.5 1.53	2.2	1.4 1.7 1.8	40	622	78
24	XBD6/1.67-(I)40×5	4.2 6 7.2	1.17 1.67 2.0	68 60 51	43 52 52	2900	1.81 1.88 1.92	2.2	1.4 1.7 1.8	40	762	82
25	XBD7.2/1.67-(I)40×6	4.2 6 7.2	1.17 1.67 2.0	82 72 61	43 52 52	2900	2.18 2.26 2.30	3	1.4 1.7 1.8	40	847	92
26	XBD8.4/1.67-(I)40×7	4.2 6 7.2	1.17 1.67 2.0	95 84 71	43 52 52	2900	2.54 2.64 2.69	3	1.4 1.7 1.8	40	887	96
27	XBD9.6/1.67-(I)40×8	4.2 6 7.2	1.17 1.67 2.0	109 96 81	43 52 52	2900	2.91 3.01 3.07	4	1.4 1.7 1.8	40	967	112
28	XBD10.8/1.67-(I)40×9	4.2 6 7.2	1.17 1.67 2.0	123 108 91	43 52 52	2900	3.27 3.39 3.45	4	1.4 1.7 1.8	40	1007	116
29	XBD12/1.67-(I)40×10	4.2 6 7.2	1.17 1.67 2.0	136 120 102	43 52 52	2900	3.63 3.77 3.84	4	1.4 1.7 1.8	40	1047	120
30	XBD13.2/1.67-(I)40×11	4.2 6 7.2	1.17 1.67 2.0	150 132 112	43 52 52	2900	4.0 4.15 4.22	5.5	1.4 1.7 1.8	40	1132	140
31	XBD14.4/1.67-(I)40×12	4.2 6 7.2	1.17 1.67 2.0	164 144 122	43 52 52	2900	4.36 4.52 4.60	5.5	1.4 1.7 1.8	40	1172	146
32	XBD3/3.33-(I)50×2	8.4 12 14.4	2.33 3.33 4.0	36 30 24	48 56 53	2900	1.72 1.75 1.85	2.2	1.4 1.8 1.8	50	766	113
33	XBD4.5/3.33-(I)50×3	8.4 12 14.4	2.33 3.33 4.0	54 45 36	48 56 53	2900	2.57 2.63 2.78	3	1.4 1.8 1.8	50	866	129
34	XBD6.0/3.33-(I)50×4	8.4 12 14.4	2.33 3.33 4.0	72 60 48	48 56 53	2900	3.43 3.6 3.70	4	1.4 1.8 1.8	50	1001	149
35	XBD7.5/3.33-(I)50×5	8.4 12 14.4	2.33 3.33 4.0	90 75 60	48 56 53	2900	4.2 4.27 4.63	5.5	1.4 1.8 1.8	50	1126	181
36	XBD9/3.33-(I)50×6	8.4 12 14.4	2.33 3.33 4.0	108 90 72	48 56 53	2900	5.15 5.25 5.55	5.5	1.4 1.8 1.8	50	1201	190
37	XBD10.5/3.33-(I)50×7	8.4 12 14.4	2.33 3.33 4.0	126 105 84	48 56 53	2900	6.0 6.12 6.48	7.5	1.4 1.8 1.8	50	1276	204
38	XBD12/3.33-(I)50×8	8.4 12 14.4	2.33 3.33 4.0	144 120 96	48 56 53	2900	6.86 7.0 7.40	7.5	1.4 1.8 1.8	50	1351	212
39	XBD13.5/3.33-(I)50×9	8.4 12 14.4	2.33 3.33 4.0	162 135 108	48 56 53	2900	7.72 7.87 8.33	11	1.4 1.8 1.8	50	1556	265
40	XBD15/3.33-(I)50×10	8.4 12 14.4	2.33 3.33 4.0	180 150 120	48 56 53	2900	8.58 8.75 9.26	11	1.4 1.8 1.8	50	1631	273
41	XBD3/5-(I)50×2	12.6 18 21.6	3.5 5 6	36 30 25	53 62 62	2900	2.33 2.37 2.37	3	1.4 1.8 1.8	50	791	122
42	XBD4.5/5-(I)50×3	12.6 18 21.6	3.5 5 6	54 45 37.5	53 62 62	2900	3.5 3.56 3.56	4	1.4 1.8 1.8	50	926	142
43	XBD6/5-(I)50×4	12.6 18 21.6	3.5 5 6	72 60 50	53 62 62	2900	4.66 4.75 4.75	5.5	1.4 1.8 1.8	50	1051	175
44	XBD7.5/5-(I)50×5	12.6 18 21.6	3.5 5 6	90 75 62.5	53 62 62	2900	5.83 5.93 5.93	7.5	1.4 1.8 1.8	50	1126	189
45	XBD9/5-(I)50×6	12.6 18 21.6	3.5 5 6	108 90 75	53 62 62	2900	7.0 7.12 7.12	7.5	1.4 1.8 1.8	50	1201	198
46	XBD10.5/5-(I)50×7	12.6 18 21.6	3.5 5 6	126 105.5 87.5	53 62 62	2900	8.16 8.30 8.31	11	1.4 1.8 1.8	50	1406	252
47	XBD12/5-(I)50×8	12.6 18 21.6	3.5 5 6	144 120 100	53 62 62	2900	9.32 9.49 9.49	11	1.4 1.8 1.8	50	1481	261
48	XBD13.5/5-(I)50×9	12.6 18 21.6	3.5 5 6	162 135 112.5	53 62 62	2900	10.79 10.68 10.68	11	1.4 1.8 1.8	50	1556	280
49	XBD15/5-(I)50×10	12.6 18 21.6	3.5 5 6	180 150 125	53 62 62	2900	11.66 11.87 11387	15	1.4 1.8 1.8	50	1631	289
50	XBD2.4/10-(I)80×2	25.2 36 43.2	7 10 12	27 24 21	59 68 67	2900	3.14 3.46 3.68	4	3.5 4 4.2	80	917	193
51	XBD3.6/10-(I)80×3	25.2 36 43.2	7 10 12	40.5 36 31.5	59 68 67	2900	4.71 5.19 5.53	5.5	3.5 4 4.2	80	1052	227
52	XBD4.8/10-(I)80×4	25.2 36 43.2	7 10 12	54 48 42	59 68 67	2900	6.29 6.92 7.37	7.5	3.5 4 4.2	80	1137	244
53	XBD6/10-(I)80×5	25.2 36 43.2	7 10 12	67.5 60 52.5	59 68 67	2900	7.86 8.67 9.22	11	3.5 4 4.2	80	1352	292
54	XBD7.2/10-(I)80×6	25.2 36 43.2	7 10 12	81 72 63	59 68 67	2900	9.43 10.39 11.06	11	3.5 4 4.2	80	1437	302
55	XBD8.4/10-(I)80×7	25.2 36 43.2	7 10 12	94.5 84 73.5	59 68 67	2900	11.0 12.12 12.9	15	3.5 4 4.2	80	1522	322
56	XBD9.6/10-(I)80×8	25.2 36 43.2	7 10 12	108 96 84	59 68 67	2900	12.58 13.85 14.75	15	3.5 4 4.2	80	1607	332
57	XBD10.8/10-(I)80×9	25.2 36 43.2	7 10 12	121.5 108 94.5	59 68 67	2900	14.14 15.59 16.5	18.5	3.5 4 4.2	80	1737	365
58	XBD12/10-(I)80×10	25.2 36 43.2	7 10 12	135 120 105	59 68 67	2900	15.71 17.31 18.4	18.5	3.5 4 4.2	80	1822	375
59	XBD2.8/15-(I)80×2	37.8 54 64.8	10.5 15 18	32 28 25	62 70 73.5	2900	5.32 5.88 6.01	7.5	3.7 4 4.2	80	967	218
60	XBD4.2/15-(I)80×3	37.8 54 64.8	10.5 15 18	48 42 37.5	62 70 73.5	2900	7.97 8.82 9.01	11	3.7 4 4.2	80	1182	267
61	XBD5.6/15-(I)80×4	37.8 54 64.8	10.5 15 18	64 56 50	62 70 73.5	2900	10.13 11.76 12.01	15	3.7 4 4.2	80	1267	287
62	XBD7/15-(I)80×5	37.8 54 64.8	10.5 15 18	80 70 62.5	62 70 73.5	2900	13.3 14.7 15.0	18.5	3.7 4 4.2	80	1397	320
63	XBD8.4/15-(I)80×6	37.8 54 64.8	10.5 15 18	96 84 75	62 70 73.5	2900	15.9 17.64 18.0	18.5	3.7 4 4.2	80	1482	330
64	XBD9.8/15-(I)80×7	37.8 54 64.8	10.5 15 18	112 98 87.5	62 70 73.5	2900	18.6 20.58 21.0	22	3.7 4 4.2	80	1592	373
65	XBD11.2/15-(I)80×8	37.8 54 64.8	10.5 15 18	128 112 100	62 70 73.5	2900	21.3 23.54 24.0	30	3.7 4 4.2	80	1607	400
66	XBD12.6/15-(I)80×9	37.8 54 64.8	10.5 15 18	144 126 112.5	62 70 73.5	2900	23.9 26.49 27.0	30	3.7 4 4.2	80	1757	421
67	XBD14/15-(I)80×10	37.8 54 64.8	10.5 15 18	160 140 125	62 70 73.5	2900	26.6 29.43 30.0	37	3.7 4 4.2	80	1882	432
68	XBD2.8/20-(I)100×2	50.4 72 86.4	14 20 24	32 28 24	64 73 73	2900	6.87 7.53 7.74	11	4.2 4.5 4.7	100	1200	276
69	XBD4.2/20-(I)100×3	50.4 72 86.4	14 20 24	48 42 36	64 73 73	2900	10.3 11.29 11.51	15	4.2 4.5 4.7	100	1335	298
70	XBD5.6/20-(I)100×4	50.4 72 86.4	14 20 24	64 56 48	64 73 73	2900	13.7 15.05 15.48	18.5	4.2 4.5 4.7	100	1460	336
71	XBD7/20-(I)100×5	50.4 72 86.4	14 20 24	80 70 60	64 73 73	2900	17.17 18.81 19.35	22	4.2 4.5 4.7	100	1650	381
72	XBD8.4/20-(I)100×6	50.4 72 86.4	14 20 24	96 84 72	64 73 73	2900	20.6 22.57 23.22	30	4.2 4.5 4.7	100	1740	453
73	XBD9.8/20-(I)100×7	50.4 72 86.4	14 20 24	112 98 84	64 73 73	2900	24.03 26.34 27.09	30	4.2 4.5 4.7	100	1825	466
74	XBD11.2/20-(I)100×8	50.4 72 86.4	14 20 24	128 112 96	64 73 73	2900	27.4 30.1 30.96	37	4.2 4.5 4.7	100	1900	493
75	XBD12.6/20-(I)100×9	50.4 72 86.4	14 20 24	144 126 108	64 73 73	2900	30.9 33.9 34.83	37	4.2 4.5 4.7	100	1980	582
76	XBD2.8/20-(I)100×10	50.4 72 86.4	14 20 24	160 140 120	64 73 73	2900	34.3 37.6 38.7	45	4.2 4.5 4.7	100	2070	595
77	XBD4.2 /25-(I)125×2	70 90 114	19.4 25 31.6	46 42 36	65 73 73	2900	13.5 14.1 15.3	18.5	4.2 4.3 4.4	125	1185	292
78	XBD6.3 /25-(I)125×3	70 90 114	19.4 25 31.6	69 63 54	65 73 73	2900	20.2 21.2 22.9	30	4.2 4.3 4.4	125	1315	430
79	XBD8.4 /25-(I)125×4	70 90 114	19.4 25 31.6	92 84 72	65 73 73	2900	26.9 28.2 30.6	37	4.2 4.3 4.4	125	1410	463
80	XBD10.5/25-(I)125×5	70 90 114	19.4 25 31.6	115 106 90	65 73 73	2900	33.7 35.3 38.2	45	4.2 4.3 4.4	125	1585	555
81	XBD12.6 /25-(I)125×6	70 90 114	19.4 25 31.6	138 126 108	65 73 73	2900	40.4 40.3 45.9	55	4.2 4.3 4.4	125	1865	640
82	XBD14.7 /25-(I)125×7	70 90 114	19.4 25 31.6	161 147 126	65 73 73	2900	47.1 49.4 53.5	55	4.2 4.3 4.4	125	1960	840
83	XBD16.8 /25-(I)125×8	70 90 114	19.4 25 31.6	184 168 144	65 73 73	2900	53.9 56.4 61.1	75	4.2 4.3 4.4	125	2055	855
84	XBD18.9 /25-(I)125×9	70 90 114	19.4 25 31.6	207 189 102	65 73 73	2900	60.6 63.5 68.7	75	4.2 4.3 4.4	125	2225	870
85	XBD21 /25-(I)125×10	70 90 114	19.4 25 31.6	230 210 180	65 73 73	2900	67.3 70.6 76.4	90	4.2 4.3 4.4	125	2370	955
86	XBD3.8 /30-(I)125×2	80 108 120	22.2 30 33.3	44 38 34	67 74 73	2900	14.3 15.1 15.2	18.5	4.3 4.6 4.7	125	1185	292
87	XBD5.7 /30-(I)125×3	80 108 120	22.2 30 33.3	66 57 51	67 74 73	2900	21.5 22.7 22.8	30	4.3 4.6 4.7	125	1315	430
88	XBD7.6 /30-(I)125×4	80 108 120	22.2 30 33.3	88 76 68	67 74 73	2900	28.6 30.2 30.5	37	4.3 4.6 4.7	125	1410	463
89	XBD9.5 /30-(I)125×5	80 108 120	22.2 30 33.3	110 95 85	67 74 73	2900	35.8 37.8 38.1	45	4.3 4.6 4.7	125	1585	555
90	XBD11.4 /30-(I)125×6	80 108 120	22.2 30 33.3	132 114 102	67 74 73	2900	42.9 45.3 45.7	55	4.3 4.6 4.7	125	1865	640
91	XBD13.3 /30-(I)125×7	80 108 120	22.2 30 33.3	154 133 119	67 74 73	2900	50.1 52.9 53.3	55	4.3 4.6 4.7	125	1960	840
92	XBD15.2 /30-(I)125×8	80 108 120	22.2 30 33.3	176 152 136	67 74 73	2900	57.3 60.5 60.9	75	4.3 4.6 4.7	125	2055	855
93	XBD17.1 /30-(I)125×9	80 108 120	22.2 30 33.3	198 171 153	67 74 73	2900	64.4 68.0 68.5	75	4.3 4.6 4.7	125	2225	870
94	XBD19 /30-(I)125×10	80 108 120	22.2 30 33.3	220 190 170	67 74 73	2900	71.6 75.6 76.2	90	4.3 4.6 4.7	125	2370	955
95	XBD4.3 /35-(I)150×2	112 126 160	31.3 35 44.4	46 43 40	69 72 78	2900	20.5 20.5 22.3	30	4.4 4.4 4.5	150	1325	422
96	XBD6.5 /35-(I)150×3	112 126 160	31.3 35 44.4	69 65 60	69 72 78	2900	30.7 30.7 33.5	37	4.4 4.4 4.5	150	1420	452
97	XBD8.7 /35-(I)150×4	112 126 160	31.3 35 44.4	92 87 80	69 72 78	2900	40.9 40.9 44.7	45	4.4 4.4 4.5	150	1605	613
98	XBD10.7 /35-(I)150×5	112 126 160	31.3 35 44.4	115 109 100	69 72 78	2900	51.2 51.2 55.9	75	4.4 4.4 4.5	150	1875	820
99	XBD13.0 /35-(I)150×6	112 126 160	31.3 35 44.4	138 130 120	69 72 78	2900	61.4 61.4 67.1	75	4.4 4.4 4.5	150	1970	836
100	XBD15.2 /35-(I)150×7	112 126 160	31.3 35 44.4	161 152 140	69 72 78	2900	71.6 71.6 78.3	90	4.4 4.4 4.5	150	2115	922
101	XBD17.4 /35-(I)150×8	112 126 160	31.3 35 44.4	184 174 160	69 72 78	2900	81.9 81.9 89.4	90	4.4 4.4 4.5	150	2210	1198
102	XBD19.6 /35-(I)150×9	112 126 160	31.3 35 44.4	207 196 180	69 72 78	2900	92.1 92.1 100.6	110	4.4 4.4 4.5	150	2495	1214
103	XBD21.8 /35-(I)150×10	112 126 160	31.3 35 44.4	230 218 200	69 72 78	2900	102.4 102.4 111.8	132	4.4 4.4 4.5	150	2670	1340
104	XBD4.1 /40-(I)150×2	112 144 180	31.3 40 50	46 41 37	69 76 78	2900	20.5 21.2 23.3	30	4.4 4.4 4.6	150	1325	422
105	XBD6.2 /40-(I)150×3	112 144 180	31.3 40 50	69 62 55.5	69 76 78	2900	30.7 32.0 34.6	37	4.4 4.4 4.6	150	1420	452
106	XBD8.3 /40-(I)150×4	112 144 180	31.3 40 50	92 86 74	69 76 78	2900	40.9 42.7 46.1	55	4.4 4.4 4.6	150	1705	613
107	XBD10.4 /40-(I)150×5	112 144 180	31.3 40 50	115 104 92.5	69 76 78	2900	51.2 53.4 57.6	75	4.4 4.4 4.6	150	1875	820
108	XBD12.4 /40-(I)150×6	112 144 180	31.3 40 50	138 124 111	69 76 78	2900	61.4 64.0 69.2	75	4.4 4.4 4.6	150	1970	836
109	XBD14.5 /40-(I)150×7	112 144 180	31.3 40 50	161 145 129.5	69 76 78	2900	71.6 74.7 80.7	90	4.4 4.4 4.6	150	2115	922
110	XBD16.6 /40-(I)150×8	112 144 180	31.3 40 50	184 166 148	69 76 78	2900	81.9 85.4 92.2	110	4.4 4.4 4.6	150	2400	1198
111	XBD18.7 /40-(I)150×9	112 144 180	31.3 40 50	207 187 166.5	69 76 78	2900	92.1 96.0 103.8	110	4.4 4.4 4.6	150	2495	1214
112	XBD20.7 /40-(I)150×10	112 144 180	31.3 40 50	230 207 185	69 76 78	2900	102.4 107.1 115.3	132	4.4 4.4 4.6	150	2670	1340
113	XBD4/45-(I)150×2	122 162 192	34 45 53.3	44 40 34	71 78 77	2900	20.7 22.6 23.1	30	4.4 4.5 4.7	150	1325	422
114	XBD6/45-(I)150×3	122 162 192	34 45 53.3	66 60 51	71 78 77	2900	31.0 34.0 34.6	37	4.4 4.5 4.7	150	1420	452
115	XBD8/45-(I)150×4	122 162 192	34 45 53.3	88 80 68	71 78 77	2900	41.3 45.3 46.2	55	4.4 4.5 4.7	150	1705	613
116	XBD10/45-(I)150×5	122 162 192	34 45 53.3	110 100 85	71 78 77	2900	51.7 56.6 57.8	75	4.4 4.5 4.7	150	1875	820
117	XBD12/45-(I)150×6	122 162 192	34 45 53.3	132 120 102	71 78 77	2900	62.0 67.9 69.3	75	4.4 4.5 4.7	150	1970	836
118	XBD14/45-(I)150×7	122 162 192	34 45 53.3	154 140 119	71 78 77	2900	72.3 79.2 80.9	90	4.4 4.5 4.7	150	2115	922
119	XBD16/45-(I)150×8	122 162 192	34 45 53.3	176 160 136	71 78 77	2900	82.7 90.6 92.4	110	4.4 4.5 4.7	150	2400	1198
120	XBD18/45-(I)150×9	122 162 192	34 45 53.3	198 180 153	71 78 77	2900	93.0 101.9 104.0	110	4.4 4.5 4.7	150	2495	1214
121	XBD20/45-(I)150×10	122 162 192	34 45 53.3	220 200 170	71 78 77	2900	103.4 113.2 115.5	132	4.4 4.5 4.7	150	2670	1340

基础及其尺寸

型号	h	L	B1	B	4-фd	进出口法兰
						DN	D1	n-фd1	D
XBD/0.56-(I)25 XBD/1.11-(I)25	75	300	205	230	4-ф14	25	85	4-14	115
XBD/1.67-(I)40	90	330	215	255	4-ф18	40	110	4-18	150
XBD/3.33-(I)50 XBD/5-(I)50	100	360	235	300	4-ф18	50	125	4-18	160
XBD/10-(I)80 XBD/15-(I)80	130	420	300	340	4-ф18	80	160	8-18	200
XBD/20-(I)100	140	420	300	340	4-ф18	100	180	8-18	220
XBD/25-(I)125 XBD/30-(I)125	160	500	350	400	4-ф24	125	210	8-18	250
XBD/35-(I)150 XBD/40-(I)150	180	500	350	400	4-ф24	150	240	8-22	285

选购注意事项：

本网页所示XBD(Ⅰ)型立式多级消防离心泵说明书、样本，包括：型号、结构图、性能参数、安装尺寸、标准等，仅为上海离心泵厂家上海依耐泵阀有限公司提供的参考，详细的XBD(Ⅰ)型立式多级消防离心泵说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
