V230Y2122型自力式微压调节阀

产品概述：

V230Y2122型自力式微压调节阀主要由控制阀，执行器和指挥器组成，是一种无需外加能源，利用被调介质自身压力为动力源，进行自动调节压力恒定的节能型产品，上海日美阀门制造有限公司生产的自力式微压调节阀控制的调节精度高，比一般自力式调压高一倍左右，适合在控制精度要求较高的场合。（B）控制阀后压力 （K）控制阀前压力

产品及安装简图

自力式微压调节阀
自力式微压调节阀
自力式微压调节阀 结构图
自力式微压调节阀 结构图

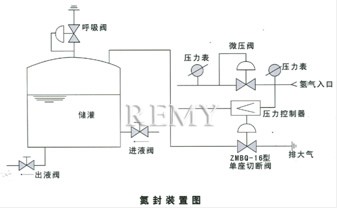

自力式微压调节阀 氢封装置图
自力式微压调节阀 氢封装置图

主要零件材料：

阀 体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12MoTi
阀 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 杆：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜 盖：A3、1Cr18Ni9Ti
膜 片：丁腈橡胶、耐油橡胶、氟橡胶

主要技术参数：

公称通径DN(mm) 20 25 40 50 65 80 100
阀座直径(mm) 6 15 20 25 32 40 50 65 80 100
额定流量系数Kv 3.2 5 8 11 20 32 50 80 100 160
压力调节范围Kpa 0.5～5.5、 5～10、 9～14、 13～19、18～24、24～28 27～33、 31～38、 36～44、 42～51、 49～58、 56～66
公称压力PN(Mpa) 1.0 1.6
被调介质温度 ≤80
调节精度（％） ±10
允许泄漏量 10-4×阀额定容量

主要外形尺寸

公称通径DN 20 25 32 40 50 65 80 100
A 395
H 680 690 710 720 735 797 837 1050
L 185 200 205 222 254 276 298 352
法兰标准 GB：1.6、2.5、4.0Mpa ANSI：150、 JIS：10K

注：本表法兰距离以PN16为依据

选购注意事项：

本网页所示V230Y2122型自力式微压调节阀（tiaojiefa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产电动调节阀、气动调节阀、自力式调节阀等各类调节阀厂家提供的参考，详细的V230Y2122型自力式微压调节阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
