DYH气动调节蝶阀

产品特点

DYH671气动薄膜调节蝶阀是一种旋转型调节阀、具有体积小、重量轻、额定流量系数大等优点，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。
本系列产品有标准型、高温型及密封型三种。气动切换成手动时，使用侧装手轮机构方法：拔出定位销，向上扳动手柄、蜗轮与蜗杆啮合，压入定位销，旋转手轮即可改变流通截面。手动切换成气动时，由相扳动手柄即可。

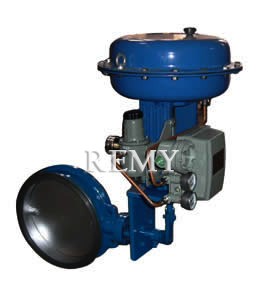

产品简图

DYH气动调节蝶阀

技术参数和性能指标

阀　体：WCB、HT200、ZG230—450、ZG1Cr18Ni9Ti
阀　板：碳钢、1Cr18Ni9Ti
长　轴：1Cr18Ni9Ti
阀　座：碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯
内轴承：青铜、不锈钢堆焊司钛合金
填　料：聚四氟乙烯、柔性石墨
阀　盖：碳钢
公称压力：0.1、0.25、0.6、1.0、1.6、2.5Mpa
口径：50mm至1000mm
泄漏量等级：Ⅱ级、Ⅵ级
流量特性：近似等百分比

结构

薄膜式

法兰距示图

详细技术系数

公称通径 mm		50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
额定流量系数Kv		85	220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	27540	34000
公称压力 MPa		0.6
额定转角 °		70
信号压力 KPa		20～100
流量特性		近似等百分比
介质温度 ℃		-20～200(常温) ； -40～450(中温) ； -40～600(高温)
接管法兰		按JB78-59对夹式法兰连接
信号连接螺孔		M16×1.5
配用执行机构	薄膜式	ZMA-2			ZMA-3			ZMA-4			ZMA-5
	活塞式													ZSC-45
阀体材质		ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件		手轮、定位器、空气过滤减压器等。

外形尺寸

公称通径	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
H	635			760	810			960			1116
h2	435			560				660			796
H2	65		80	100		120		150			200
H3	270		295		480			500			695
B	80		100	140		170		190			210		250
D	150	170	225	280	335	395	445	495	550	600	705	810	920	1020	1120
N×d	4-18		8-18		12-18	12-23		16-23			20-25	24-25	24-30		28-30
L	321	370	395	455	505	599	649	711	761	811	1023	1123	1258	1358	1458
L1	100	114	125	160	185	212	237	274	299	324	495	549	610	660	710
A	282				360			470			620

选购注意事项：

本网页所示DYH气动调节蝶阀（diefa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美作为上海蝶阀厂家提供的参考，详细的DYH气动调节蝶阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
