ZDSG型电动隔膜调节阀

产品特点：

ZDSG型直行程电动调节隔膜阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用PSL系列电动执行机构组成。电动执行机构内有伺服系统，无需另配服放大器，有输入控制信号（4-20MA或1-5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。

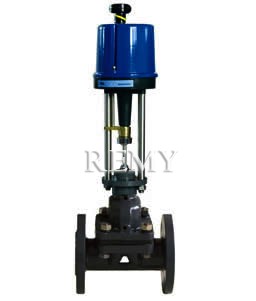

产品简图

电动隔膜调节阀

技术参数和性能指标

公称通径（mm）15 20 25 32 40 50 65 80 100
流量系数Kv8 12 16 28 60 68 90 160 300
公称压力MPa1.0
配用执行机构 PSL202 PSL 204 PSL 208 PSL 210
行程（mm）10 16 25 40
允许压差MPa1.0
执行机构PSL智能型直行程执行机构、3810电动执行机构，详细资料请参阅对应执行机构
电源220V±10%50Hz
防护等级IP65基本误差：±1.0%
死区≤±1.0%回差：≤±1.0%

结构

电动隔膜调节阀结构图

订货须知

1.产品型号与名称
2.公称通径DN(mm)
3.公称压力
4.流量特性
5.阀体材质
6.额定流量系数
7.介质种类和温度范围
8.阀前后压力(压差)
9.电源电压和控制信号
10.其它特殊要求

外形尺寸及重量

公称通径（mm）	h2（mm）	L（mm）	H（mm）	重量（Kg）
15	47.5	140	578	15.5
20	52.5	145	578	16.5
25	57.5	155	578	17.5
32	67.5	165	587	22
40	72.5	190	602	24
50	80	210	642	31
65	90	240	650	54
80	97.5	270	655	59
100	107.5	335	737	73

阀体衬里和隔膜材料的组合

阀体材料	衬里材料	隔膜材料	使用温度	适用场合
铸铁	无	氯丁橡胶	0~+65℃	无腐蚀性介质，水及研磨剂；泥浆类介质
HT20-40	聚三氟氯乙烯	氟橡胶	-20~+150℃	强酸，强碱，强氧化剂和一般有机溶剂，不适用于泥浆介质
铸不锈钢 ZG1Cr18Ni9Ti	无	氟橡胶	-20~+200℃	一般酸、碱有机溶剂介质

型号编制说明

Z	D	S	G	40	P	G
自控阀门	执行机构类型：	位移特征：	阀门结构：	公称压力：	阀体材质：	温度类型：
	D：表示PS系列	S：表示直行程	表示隔膜阀	6：表示0.6MP	C：表示碳钢	G：表示中温型常温省略
	R：表示3810系列			10：表示1.0MP	P：表示不锈钢铸铁省略

选购注意事项：

本网页所示ZDSG型电动隔膜调节阀（tiaojiefa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产电动调节阀、气动调节阀、自力式调节阀等各类调节阀厂家提供的参考，详细的ZDSG型电动隔膜调节阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
