J41TC陶瓷截止阀

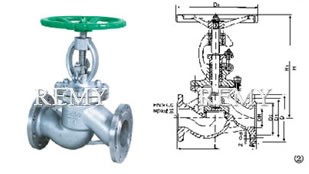

J41TC陶瓷截止阀1
J41TC陶瓷截止阀1
J41TC陶瓷截止阀2
J41TC陶瓷截止阀2

特点

目前国内外截止阀大部分密封副都采用堆焊工艺，由于，管道中含有杂质物，使阀门在启闭压坏密封，使截止阀过早失去密封性能。该产品密封副全部结构陶瓷制造。陶瓷具有高硬质，耐磨损，使用寿命长等特点。

主要零件材料

型号Type 公称压力(MPa) Nominal pressure 试验压力(MPa)Test pressure 工作温度Working temperature 适用介质Applicable medium
壳体(shell) 密封The seal
J41TC 2.5 3.8 2.8 ≤200℃ 煤渣、灰渣、渣水混合物等介质Ash dregs, the pulp water mixture and so on lie between bribes
4.0 6.0 4.4
6.4 9.6 7.1
10.0 15.0 11.0

主要性能规范

阀体、阀盖Body, Bonnet 阀座seat 阀瓣Disc 阀杆Stem 填料Packing
WCB 结构陶瓷+碳钢Structure ceramics + carbon steel 结构陶瓷+碳钢Structure ceramics + carbon steel 不锈钢Stainless steel 聚四氟乙烯polyfluortetraethylene

主要连接尺寸

型号Type PN 尺寸(mm)Dimensions
DN L D1 D2 b Z-Φd D0
J41TC 2.5MPa 15 130 65 45 16 4-M12 120
20 150 75 55 16 4-M12 140
25 160 85 65 16 4-M12 160
32 180 100 78 18 4-M16 180
40 200 110 85 18 4-M16 240
50 230 125 100 20 4-M16 240
65 290 145 120 22 8-M16 280
80 310 160 135 22 8-M16 320
100 350 190 160 24 8-M20 360
125 400 220 188 28 8-M22 400
150 480 250 218 30 8-M22 400
200 600 310 278 34 12-M22 450
型号Type PN 尺寸(mm)Dimensions
DN L D1 D2 b Z-Φd D0
J41TC 4.0MPa 15 130 65 45 16 4-M12 120
20 150 75 55 16 4-M12 140
25 160 85 65 16 4-M12 160
32 180 100 78 18 4-M16 160
40 200 110 85 18 4-M16 200
50 230 125 100 20 4-M16 240
65 290 145 120 22 8-M16 280
80 310 160 135 22 8-M16 320
100 350 190 160 24 8-M20 360
125 400 220 188 28 8-M22 400
150 480 250 218 30 8-M22 450
200 600 320 282 38 12-M27 450
型号Type PN 尺寸(mm)Dimensions
DN L D1 D2 b Z-Φd D0
J41TC 6.4MPa 15 170 75 55 18 4-M12 100
20 190 90 68 20 4-M16 100
25 210 100 78 22 4-M16 120
32 230 110 82 24 4-M20 140
40 260 125 95 24 4-M20 160
50 300 135 105 26 4-M20 180
65 340 160 130 28 8-M20 320
80 380 170 140 30 8-M20 360
型号Type PN 尺寸(mm)Dimensions
DN L D1 D2 b Z-Φd H D0
J41TC 10.0MPa 15 170 105 62 20 4-Φ14 230 140
20 190 125 62 22 4-Φ18 275 160
25 210 135 72 24 4-Φ18 295 180
32 230 150 85 24 4-Φ23 330 200
40 260 165 92 26 4-Φ23 350 240
50 300 195 132 28 4-Φ25 405 280
65 340 220 152 32 8-Φ25 430 320
80 38 230 168 34 8-Φ25 465 400
100 430 265 200 38 8-Φ30 550 450

选购注意事项：

本网页所示J41TC陶瓷截止阀（jiezhifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为截止阀厂家提供的参考，详细的J41TC陶瓷截止阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
