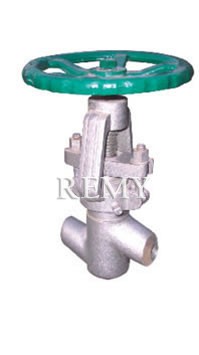

J(9)61TC陶瓷高温高压截止阀

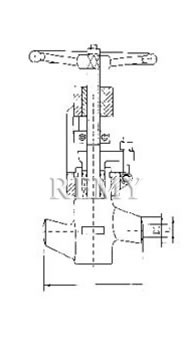

J(9)61TC陶瓷高温高压截止阀结构图

特点

陶瓷高温高压截止阀是具有国际先进水平的产品。由于陶瓷具有良好的高温力学稳定性、抗蠕变性、耐化学侵蚀性、耐磨损、抗冲刷、硬度高等特点，被当今国际事务“第三代”新型密封材料。作为陶瓷与金属在热态的情况膨胀系数与金属的连接方法，是本产品独到的特点。改产品不仅解决膨胀系数的问题，同时又解决了二中材料的固定问题。而且充分发挥陶瓷在高温高压耐冲刷、耐磨损、耐气蚀、抗氧化等优异性能，是目前国内外金属密封所得不到的稳定的密封性能，使用寿命是金属的几倍。

性能与材料

公称通径：DN10~100
公称压力：GB Pn4.0～32.0
连接尺寸：JB/T3595 E101
主要材料：碳钢、铬钼钒钢、特种陶瓷

技术规范

公称通径： DN20、25、32、40、50、100
公称压力： PN4.0MPa
工作温度：≤550℃
工作压力P55：17.0MPa(550℃时)
适用介质：过热蒸汽、高温高压水
连接方式：对焊连接
操纵方式：电动

主要连接尺寸

型号Type	公称通径Nominal diameter	主要尺寸(mm)Main dimension
型号Type	公称通径Nominal diameter	L	D1	D
J61TC-100 J61TC-250 J61TC-320 J961TC-P54100V J961TC-P54140V J961TC-P57170V	10	120	15	28
	15	150	17	40
	20	170	23	42
	25	170	27	42
	32	190	32	50
	40	230	40	60
	50	350	48	70
	65	370	65	93
	80	430	80	130
	100	56	100	142

选购注意事项：

本网页所示J(9)61TC陶瓷高温高压截止阀（jiezhifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为截止阀厂家提供的参考，详细的J(9)61TC陶瓷高温高压截止阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
