压力平衡膜盒式蒸汽疏水阀
产品介绍
热静力型膜盒式蒸汽疏水阀【蒸汽压力平衡式】是目前国际上很常用的先进节能型疏水阀。“银球牌”膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，达到水汽分离状态，无蒸汽泄漏，节能效果显着。它的优点是；自动排空气，体积小，不怕冻，任意位置.任意角度均可安装；维护方便，在管线上可以直接检查修理和更换零件；膜盒坚固，使用寿命长。 该阀适用于蒸汽主管线.蒸汽伴热管网.仪表伴热和小型加热设备的阻汽排水。使用范围很广。
主要部件材料和性能参数表
| 零部件材料 | 阀体.阀盖 | WCB.304 | 性能参数 | 最低工作压力 | 0.05Mpa |
| 膜盒 | 不锈钢 | 最小过冷度 | 0℃ | ||
| 膜片 | 哈氏合金 | 有负荷漏汽率 | 0 | ||
| 阀座 | 铬不锈钢 | 节能效果 | 15-40％ | ||
| 过滤网 | 不锈钢 | 最高允许背压率 | 70％ | ||
| 垫片 | 不锈钢金属缠绕垫 | 最高允许温度 | 350℃ |
工作原理
膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，膜盒内装有气化温度比水饱和温度低的液位。装置刚启动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态，阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内液体开始蒸发，膜盒内压力上升，同时膜片带动阀芯向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭。膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。 该阀有开阀温度低于饱和温度15℃和30℃两种膜盒可供选择。
特性
★该阀在极少冷凝水形成的工况下都无新鲜蒸汽泄漏。
★启闭动作灵敏.可靠，自动排空气性能好，加热系统升温快，能确保加热设备高效运行。
★该阀B型膜盒过冷度大.排水温度低.噪音小.节能效果显着，是环保型的理想疏水阀。
★在低温环境中不怕冻，防水击.耐过热.体积小.重量轻，并且任何方式均可安装。
★阀腔内设有不锈钢过滤网，维护保养简单，检修方便。
★阀芯选用铬不锈钢，坚固耐用.耐腐蚀，并在关闭时无撞击，稳定性好，使用寿命长。
★该阀膜盒装置可随工作压力的变化，自动相应调整开阀排水温度。

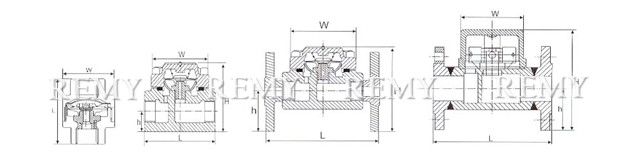

型号规格与外型尺寸表
| 型号 | 公称通径 mm |
连接方式 | 阀体材料 | 工作压力范围 Mpa |
最高允许温度 ℃ |
外形尺寸 | 重量 Kg |
|||
| L | H | h | W | |||||||
| YBS16P CS16H-25P |
8 | 内螺纹 | 304 | 0.05-2.5 | 350 | 55 | - | - | 45 | 0.42 |
| 10 | 0.05-2.5 | 350 | 55 | - | - | 45 | 0.42 | |||
| CS16H-16C CS16H-25 CS66H-25 |
15 | 内螺纹承插焊 | WCB | 0.05-2.5 | 350 | 80 | 62 | 20 | 65 | 1.2 |
| 20 | 0.05-2.5 | 350 | 90 | 68 | 23 | 65 | 1.4 | |||
| 25 | 0.05-2.5 | 350 | 100 | 75 | 26 | 65 | 1.66 | |||
| CS46H-16C CS46H-25 |
15 | 法兰 | WCB | 0.05-2.5 | 350 | 150 | 95 | 48 | 65 | 5.5 |
| 20 | 0.05-2.5 | 350 | 150 | 105 | 53 | 65 | 6 | |||
| 25 | 0.05-2.5 | 350 | 160 | 115 | 58 | 65 | 7.5 | |||
| CS16H-16C-Ⅲ/Ⅴ CS16H-25C-Ⅲ/Ⅴ CS66H-25C-Ⅲ/Ⅴ |
25 | 内螺纹承插焊 | WCB | 0.05-2.5 | 350 | 160 | 160 | 41 | 122 | 8.2 |
| 40 | 0.05-2.5 | 350 | 160 | 160 | 41 | 122 | 8.6 | |||
| 50 | 0.05-2.5 | 350 | 160 | 160 | 41 | 122 | 8.8 | |||
| CS46H-16C-Ⅲ/Ⅴ CS46H-25-Ⅲ/Ⅴ [三.五个膜盒] |
25 | 法兰 | WCB | 0.05-2.5 | 350 | 230 | 115 | 58 | 122 | 11 |
| 40 | 0.05-2.5 | 350 | 230 | 150 | 76 | 122 | 13 | |||
| 50 | 0.05-2.5 | 350 | 230 | 165 | 83 | 65 | 16 | |||
| 法兰连接按HG20592-97.HG20615-97或用户要求制造 | ||||||||||
排水量图
注明；多膜盒的排水量为单膜盒的倍数。
1.A-1为过冷度15℃，
工作压力1.6Mpa的排水量。
2.A-2为过冷度15℃，
工作压力2.5Mpa的排水量。
3.B-1为过冷度30℃，
工作压力1.6Mpa的排水量
4. .B-2为过冷度30℃，
工作压力2.5Mpa的排水量。
用户可根据需求选用任何一种型号的膜盒。
安装与维护
1. 疏水阀安装前应用带压蒸汽将管路冲洗干净。
2. 该阀使用压力不能超过铭牌上标注的最高工作压力，谨防超压导致膜盒动作失灵。
3. 疏水阀前端有一米处为过冷段，可不设保温设施。
4. 疏水阀前应该安装过滤器，确保疏水阀不受管道杂物堵塞。
5. 定期检查清除过滤网及阀内污物，保证疏水阀正常工作，检修期一般为三个月。
选购注意事项：
本网页所示压力平衡膜盒式蒸汽疏水阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的压力平衡膜盒式蒸汽疏水阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
-
