CS41H特大排量疏水阀

产品介绍

杠杆浮球式蒸汽疏水阀的较大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，最小过冷度为0℃，能使加热设备达到较佳工作效率；杠杆浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏；它的最低工作压力0.01Mpa，最大背压率≤85%；内部带有排气装置，"YQ"牌杠杆浮球式蒸汽疏水阀采用先进的Y系列膜盒元件做为自动排空气阀，能自动排除不凝结气体，非常灵敏，工作质量高，使用寿命长。该疏水阀设计有平衡双阀座结构，可达到小体积大排水量，特别适用于大型加热设备和换热站设备的阻汽排水，是大型加热设备首选的蒸汽疏水阀。

工作原理

该阀利用双阀孔，使阀蕊在开阀时压力相对减少，从而获得超大排量。工作时浮球随阀腔内液体位的变化而上下浮动，带动杠杆打开或关闭阀座。由于阀座孔在凝结水水位以下，形成水封，水、汽自然分离，达到无蒸汽泄漏。

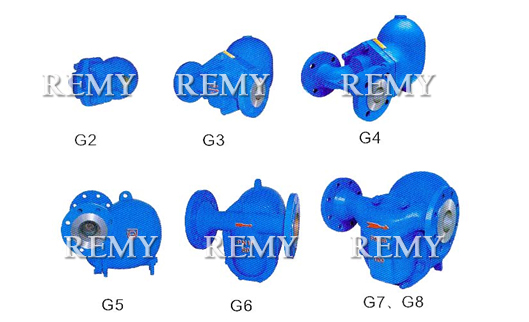

主要性能和零部件

型号规格外型尺寸表

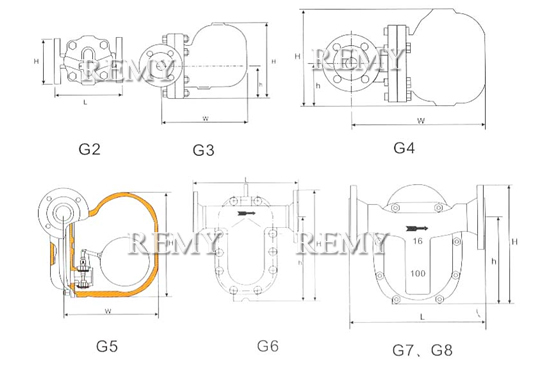

CS41H特大排量疏水阀外形尺寸图

型号	公称压力 DN【mm】	阀体材料	连接方式	外形尺寸
型号	公称压力 DN【mm】	阀体材料	连接方式	法兰长L	中心高h	中心宽W	总高H
CS11H--G2 [FT14]	15-25	WCB	螺纹	120	55	150	110
CS41H--G2 [FT44]	15-25	WCB	法兰	150/160	55	160	110
CS41H--G3 [FT44]	25-50	WCB	法兰	230	110	330	285
CS41H--G4 [FT44]	25-50	WCB	法兰	230	110	355	300
CS41H--G5 [GSB5]	40-100	WCB	法兰	320	240	284	360
CS41H--G6 [GSB6]	40-100	WCB	法兰	320	240	284	360
CS41H--G7 [GSB7]	50-100	WCB	法兰	420	330	375	450
CS41H--G8 [GSB8]	50-100	WCB	法兰	420	330	375	450
注；G表示杠杆浮球式【括号内为国外对应型号】法兰连接按HG20592-97.HG20615-97或用户要求制造

排量表

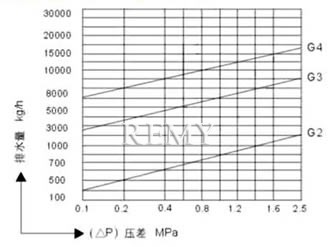

CS41H特大排量疏水阀排量图1

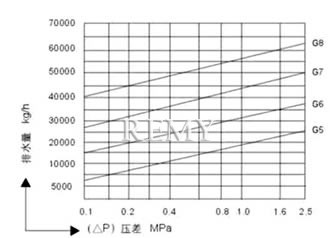

CS41H特大排量疏水阀排量图2

选购注意事项：

本网页所示CS41H特大排量疏水阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的CS41H特大排量疏水阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
