高温高压圆盘式、膜盒式疏水阀

HR高温高压圆盘式疏水阀

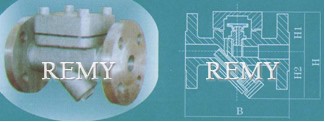

HR高温高压圆盘式疏水阀外形尺寸图1

HR高温高压圆盘式疏水阀外形尺寸图2

HR高温高压圆盘式疏水阀外形尺寸图3

用途及结构特点

用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。
1、在工作压力范围内，无须调整，节能效果显着。
2、抗蚀性强，动作可靠，经久耐用。
3、可迅速排出设备起动时的空气及冷凝结水，排量大，漏气率小。
4、阀内部装有自动吹除装置，新型皇冠式阀片，密封极为可靠。蒸气保温装置，高效节能。

主要外形及连接尺寸

产品型号 Produstion Type	公称通径DN Nominal Diameter	连接方式 Type Of Connection	最高允许温度Max allowable Temp ℃	阀体材质 Material Of Body	外形尺寸（mm）External Dinensions
产品型号 Produstion Type	公称通径DN Nominal Diameter	连接方式 Type Of Connection	最高允许温度Max allowable Temp ℃	阀体材质 Material Of Body	L	h2	H2	W
HRF3	8	法兰	500	WC6	230	78	35	135
	20	法兰	500	WC6	230	78	35	135
	25	法兰	500	WC6	230	78	35	135
HRW3	15	承插焊	500	WC6	130	78	35	135
	20	承插焊	500	WC6	130	78	35	135
	25	承插焊	500	WC6	130	78	35	135
HR3	15	内螺纹1/2″	500	WC6	130	78	35	135
	20	内螺纹3/4″	500	WC6	130	78	35	135
	25	内螺纹1″	500	WC6	130	78	35	135
HRF150 CS49H-160V	15	法兰	500	WC6	400	122	58	228
	20	法兰	500	WC6	400	122	58	228
	25	法兰	500	WC6	400	122	58	228
	32	法兰	500	WC6	400	122	58	228
	40	法兰	500	WC6	400	122	58	228
	50	法兰	500	WC6	400	122	58	228
HRW150 CS49H-160V	15	承插焊	500	WC6	220	122	58	228
	20	承插焊	500	WC6	220	122	58	228
	25	承插焊	500	WC6	220	122	58	228
	32	承插焊	500	WC6	320	122	58	228
	40	承插焊	500	WC6	320	122	58	228
	50	承插焊	500	WC6	320	122	58	228

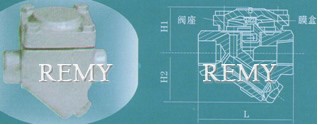

CS16/46H高温高压膜盒式蒸汽疏水阀图1

CS16/46H高温高压膜盒式蒸汽疏水阀图2

用途及结构特点

膜合式疏水阀使用范围广泛，包括供热汽主管线、伴热管路、干燥器和工业加热蒸汽设备系统，是理想的选择。
1、出色的排空气能力，可耐过热的蒸汽和水锤。
2、在压力范围内部都是具有固定过冷的循环操作。
3、阀内装膜盒，有单组、双组、多组。适用于大排量场合。
4、感温元件，耐蚀性强，使本阀寿命经久耐用。
5、本件有碳钢不锈钢两种，小型轻量，立式安装效果较佳，亦可任意角度安装。

主要外形及连接尺寸

产品型号 Produstion Type	口径 Caliber (DN)	连接方式 Conj Unotionmethod	适用压力MPa	最高允许温度Max allowable Temp ℃	阀体材质 Material Of Body	外形尺寸（mm） External Dinensions
产品型号 Produstion Type	口径 Caliber (DN)	连接方式 Conj Unotionmethod	适用压力MPa	最高允许温度Max allowable Temp ℃	阀体材质 Material Of Body	L	h2	H2	W
CS16H- 16C	15-20	内螺纹	0.01～1.6	250	WCB	100	58	55	70
	25	内螺纹	0.01～1.6	250	WCB	120	58	55	70
	32-40	内螺纹	0.01～1.6	250	WCB	150	68	68	90
	50	内螺纹	0.01～1.6	250	WCB	160	68	68	90
CS46H- 16C	15-20	法兰	0.01～1.6	250	WCB	150	55	55	70
	25	法兰	0.01～1.6	250	WCB	160	55	55	70
	32-50	法兰	0.01～1.6	250	WCB	210	85	60	120

选购注意事项：

本网页所示HR/CS16/46H高温高压圆盘式、膜盒式疏水阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的HR/CS16/46H高温高压圆盘式、膜盒式疏水阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
