CD-33/CD-33S系列受控圆盘型疏水阀

产品介绍

CD— 33，CD—33S不锈钢受控圆盘型疏水阀结构非常紧凑，适合于在狭小的管路空间上安装。

优点

1、设计了三个排放孔。
2、过程可控，磨损最小。
3、防冻。
4、硬制圆盘及底座。

结构尺寸

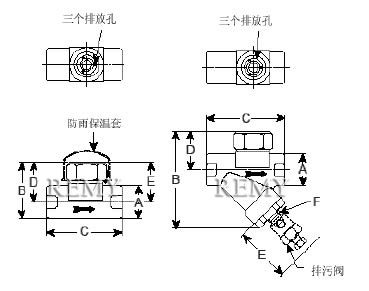

CD-33/CD-33S系列受控圆盘型疏水阀外形尺寸图

型号	CD-33		CD-33S (含内置过滤器)
连接尺寸mm	15,20	25	15,20	25
"A" mm	37	44	37	44
"B mm	63	79	108	121
"C" mm	84	100	89	105
"D" mm	44	57	44	57
"E" mm			76	76
"F' mm			6	6
重量kg	0.64	1.1	0.64	1.5

材质

阀体:不锈钢ASTM A743 Gr.CA40
阀盖:不锈钢ASTM A743 Gr.CA40
过滤网:不锈钢
控制室:硬化不锈钢
受控圆盘:硬化不锈钢

订购须知

选型：
应根据经验或公司销售人员帮您选型。选则主要依据：
1．凝结水负荷kg/h(确定排量)；
2．所选用的安全系数，一般为2—3之间；
3．压差 MPa；
4.最大允许压力MPa。
订购:
1、给出型号；
2、给出连接尺寸(如果要求法兰连接,请给出详细的法兰类型)；
3、给出可能遇到的最大工作压力；
4、指明所需配件。

排量表

压差 MPa	型号 CD一33,33S DN15,DN20	型号 CD一33,33S DN25
0．070 0．200 0．350 0．500 0．700 1．050 1．400 2．050 2．750 4．150	168 205 259 309 355 427 491 591 682 875	227 277 355 414 477 586 682 845 982 1295

选购注意事项：

本网页所示CD-33/CD-33S系列受控圆盘型疏水阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的CD-33/CD-33S系列受控圆盘型疏水阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
