h203X活塞式遥控浮球阀

产品概述

h203X活塞式遥控浮球阀是兼具多种功能的水力操作式阀门。h203X活塞式遥控浮球阀主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球阀导阀控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰；活塞式遥控浮球阀可随水池的高度及使用空间任意位置安装，维护调试、检查方便、密封可靠，使用寿命长。上海日美阀门制造有限公司生产的h203X活塞式遥控浮球阀性能可靠、强度高、动作平稳适用于600口径以上的管路。

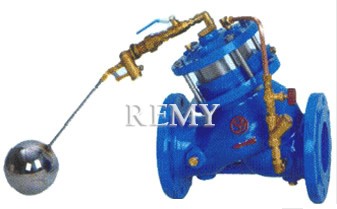

h203X活塞式遥控浮球阀
h203X活塞式遥控浮球阀
h203X活塞式遥控浮球阀 结构图
h203X活塞式遥控浮球阀 结构图1、小浮球阀 2、小球阀 3、针型阀 4、过滤器 5、小球阀

典型安装图

活塞式遥控浮球阀 典型安装示意图
活塞式遥控浮球阀 典型安装示意图

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400
L 205 216 250 320 365 415 500 605 698 787 914 978 978 1150 1300 1450 1650 1800 2000 2350
H 293 328 364 418 481 543 673 729 927 957 1188 1218 1600 1800 2000 2300 2600 2700 2860 3200

选购注意事项：

本网页所示h203X活塞式遥控浮球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的h203X活塞式遥控浮球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
