DS101/201活塞式多功能水泵控制阀

产品概述

DS101/201活塞式多功能水泵控制阀主要用于安装在大口径给水管网系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。DS101/201活塞式多功能水泵控制阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性，双腔室、双阀瓣结构可使阀门在停泵后迅速关闭90%（防止回流介质导致水泵反转），再缓慢关闭其余10%（消除破坏性水锤）活塞式阀门性能可靠、强度高、动作平稳，防止开泵水锤和停泵水锤的场合。上海日美阀门制造有限公司开发生产的DS101/201活塞式多功能水泵控制阀只需操作水泵电机启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。

DS101/201活塞式多功能水泵控制阀结构图1、过滤器2、小球阀 3、过滤器 4、小球阀

典型安装图

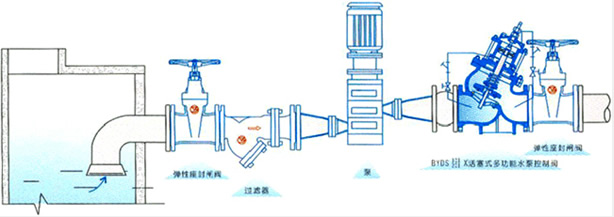

活塞式多功能水泵控制阀典型安装示意图
DS101/201活塞式多功能水泵控制阀典型安装示意图

主要外形尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400
L	205	216	250	320	365	415	500	605	698	787	914	978	978	1150	1300	1450	1650	1800	2000	2350
H	293	328	364	418	481	543	673	729	927	957	1188	1218	1600	1800	2000	2300	2600	2700	2860	3200

选购注意事项：

本网页所示DS101/201活塞式多功能水泵控制阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的DS101/201活塞式多功能水泵控制阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
