500X活塞式安全泄压阀

产品概述

500X活塞式安全泄压阀是一种稳定上游压力于某一固定值的专用阀门，根据实际使用情况，事先在先导阀上设定固定值。安装了500X活塞式安全泄压阀后当上游压力高于设定值时，先导阀会自动打开，活塞上腔压力降低，主阀打开，泄压维持上游压力稳定。上海日美阀门制造有限公司生产的500X活塞式安全泄压阀适用于各种水用管道的安全泄压。

500X活塞式安全泄压阀

500X活塞式安全泄压阀结构图1、小球阀 2、导阀 3、小球阀 4、小球阀 5、针型阀 6、小球阀

典型安装图

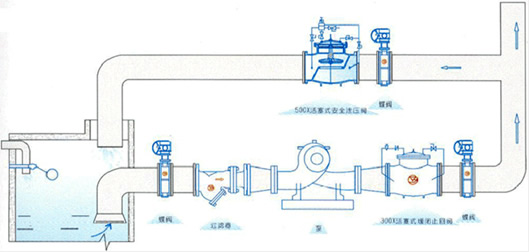

活塞式安全泄压阀典型安装示意图
500X活塞式安全泄压阀典型安装示意图

主要外形尺寸

DN	500	600	700	800
L	1075	1230	1300	1450
h2	620	695	930	950
H	750	850	1120	1150

选购注意事项：

本网页所示500X活塞式安全泄压阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的500X活塞式安全泄压阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
