400X型流量控制阀

产品概述

400X流量控制阀是上海日美阀门制造有限公司生产的一种采用高精度先导式方式控制流量多功能阀门。400X流量控制阀适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减压，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。400X流量控制阀一改常规节流阀使用孔板或纯机械的减小流域面积的原理，利用相关导阀，最大限度地减少能量在节流过程中的损失。如遇紧急情况400XA流量控制阀可以完全截止流量，避免损失。400X流量控制阀控制灵敏度高，安全可靠，调试简便，使用寿命长。

400X型流量控制阀

400X型流量控制阀结构图 1、小球阀 2、导阀 3、流量调节器 4、针型阀

典型安装图

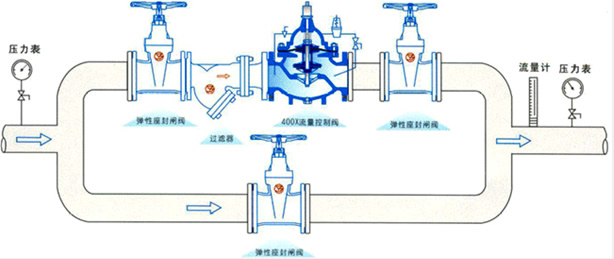

400X型流量控制阀典型安装示意图
400X型流量控制阀典型安装示意图

主要外形尺寸

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	495	622	698	787	914	978
h2	247	247	247	278	278	298	313	350	365	420	450	470	490	526	570	570
H	342	342	342	395	395	405	430	510	560	585	675	730	760	840	910	910

选购注意事项：

本网页所示400X型流量控制阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的400X型流量控制阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
