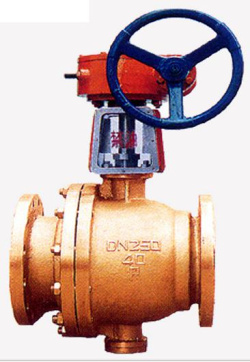

Q341氧气专用球阀

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

Q341氧气专用球阀结构图

主要性能规范

公称通径（DN）		15－350
公称压力（MPa）		1.6	2.5	4.0
试验压力（MPa）	强度	2.4	3.75	6.0
	密封	1.76	2.75	4.4
工作温度		≤150℃
适用介质		氧气
阀体阀盖材质		铜
球体、阀杆材质		1Cr18Ni9Ti
密封圈材质		聚四氟乙烯
密封填料		聚四氟乙烯
型号编制		OZQ ① ② ③ F － ④ T
注：OZQ－产品代号 ①－驱动方式（3－蜗轮传动　；　6－气动） ②－连接形式（7 －对夹式； 4 －法兰式； 6 －焊接） ③－结构形式（1－直通式） F－聚四氟乙烯密封 ④－公称压力 T－阀体材质铜

选购注意事项：

本网页所示Q341氧气专用球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的Q341氧气专用球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
