Q44M/Q41M节能型焦炉专用球阀

产品特点

该系列球阀特别适用于各焦化厂焦炉氨水、喷射循环系统高低压转换时使用。
一、阀门的连接尺寸与原三通球阀相同，更换方便。
二、特制的增强聚四氟乙烯封圈，其耐磨强度大大提高，显着提高密封圈的使用寿命。
三、独特的内部结构，不仅大大降低了生产成本，而且使加工与维修更加简单化。
四、带倒密封结构的下装式阀杆，不仅防止了阀杆脱出，而且阀杆部位的密封更加可靠。
五、外型结构紧凑，独特三块式设计使阀门外观更完美。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

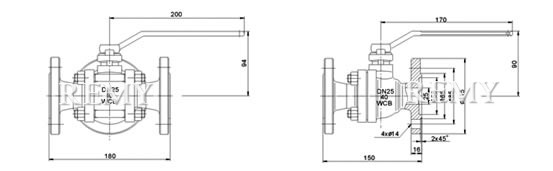

节能型焦炉专用球阀结构图1

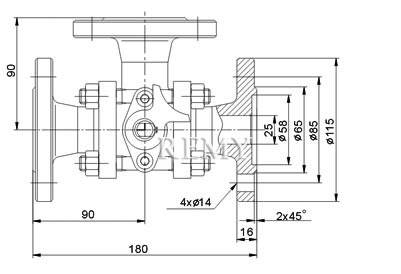

节能型焦炉专用球阀结构图2

主要零件材料

产品型号 Product type	零件名称 Accessory name	零件材料 Accessory material
Q44M-40DN25 Q41F-40DN25	阀体、阀盖 body,Bonnet	WCB
	球体 Ball	1Cr18Ni9Ti
	阀杆 Stem	2Cr13
	密封圈 Sealing ring	增强聚四氟乙烯 RPTFE
	填料 Stuffing	V型聚四氟乙烯 V-shaped PTFE

主要连接尺寸

公称压力 PN(MPa) Nominal pressure
	试验压力(Mpa)
	壳体 Shell	高压液密封闭 High-pressure liquid sealing	低压气密封 Low-pressure hermetic sealing
4.0	6.0	4.4	0.6
适用温度 Applicable temperture	≤150℃
	氨水等 Liquid ammonia, etc.

选购注意事项：

本网页所示Q44M/Q41M节能型焦炉专用球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的Q44M/Q41M节能型焦炉专用球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
