Q41F广式法兰球阀

Q41F广式法兰球阀
Q41F广式法兰球阀

产品特征

公称压力：1.6-4.0MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

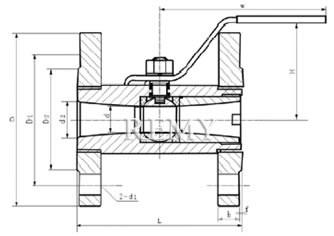

Q41F广式法兰球阀 结构图
Q41F广式法兰球阀 结构图

PN1.6 MPa主要连接尺寸及重量

公称通径 d d2 L D D1 D2 b f z-d1 H W
DN（mm） in
15 1/2″ 10 18 92 95 65 45 14 2 4-14 60 110
20 3/4″ 12.6 20 106 105 75 55 14 2 4-14 65 110
25 1″ 17 24 109 115 85 65 16 2 4-14 70 110
32 1 1/4″ 22 32 1269 135 100 78 16 2 4-18 85 145
40 1 1/2″ 26 38 136 145 110 85 16 3 4-18 90 145
50 2″ 32.8 46 154 160 125 100 18 3 4-18 98 177
60 2 1/2″ 46 60 170 180 145 120 20 3 8-18 110 190

主要零件材料

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油品 Q41F-16C
Q41F-25C
Q41F-40C		 A105、45 1Cr18/
1Cr18Ni9Ti		 不锈钢
SS304		 聚四氟乙烯PTFE
增强聚四氟乙烯
VUILUK PTFE
对位聚苯PPL		 聚四氟乙烯PTFE
对位聚苯PPL
硝酸类 Q41F-16P
Q41F-25P
Q41F-40P		 SS304/
1Cr18Ni9Ti		 SS304/
1Cr18Ni9Ti
醋酸类 Q41F-16R
Q41F-25R
Q41F-40R		 SS316/
1Cr18Ni12Mo2Ti		 SS316/
1Cr18Ni12Mo2Ti

法兰标准：JB79-59  亦可按国标 GB9113设计制造。

选购注意事项：

本网页所示Q41F广式法兰球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的Q41F广式法兰球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
