Q47高压锻钢球阀

Q47高压锻钢球阀
Q47高压锻钢球阀

产品特点

1.本产品所有部件均为锻件
2.采用下装式阀杆,设置倒密封结构,确保填料处可靠密封及防止阀杆脱出。
3.采用镶嵌式阀座。阀座背后设置O型圈,确保介质不外漏。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

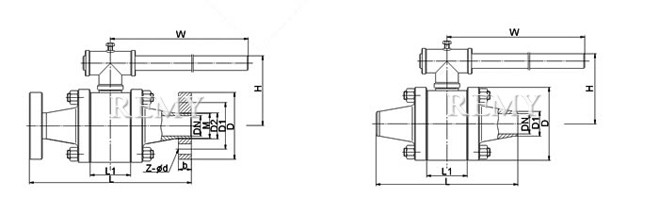

Q47高压锻钢球阀 结构图
Q47高压锻钢球阀 结构图

主要零件材质表

零件名称
Accessory name 		材 质 Material
GB ASTM
阀体、阀盖
Body,bonnet 		WCB A216-WCB
密封圈 Sealing Ring 尼龙 Nylon 尼龙 Nylon
球体 Ball 1Cr18Ni9Ti SS 304
阀座、阀杆
Seat、Stem 		2Cr12 A246-416
O形圈O ring 橡胶 RUBBER 橡胶 RUBBER
双头螺柱
Dual-head double-screw bolt 		35CrMoA A193-B7

主要连接尺寸及重量

公称压力 PN(MPa) 公称通径 DN(mm) 主 要 尺 寸 （mm）Main dimension
L L1 D D1 H W M D2 b Z- Φ d
法兰
 对焊 法兰 对焊 法兰 对焊 法兰 对焊 法兰 对焊 法兰
160 10 210 150 52 60 95 90 60 18 77 58 220 M24×2 18 20 3-Φ18
15 230 170 62 70 95 100 60 23 85 62 220 M24×2 20 20 3-Φ18
20 240 190 73 80 105 110 68 29 94 75 250 M33×2 28 20 3-Φ18
25 260 205 77 95 105 115 68 36 100 80 250 M33×2 28 22 3-Φ18
32 300 230 100 110 115 150 80 43 120 96 300 M42×2 38 24 4-Φ18
40   260 110 120 165 170 115 49 150 111 400 M52×2 48 30 6-Φ26
50 400 330 130 140 165 200 115 61 165 128 450 M64×3 58 32 6-Φ26
65 490 360 140 150 200 225 145 80 180 180 500 M80×3 74 40 6-Φ29
80 580 380 150 160 225 270 170 105 200 200 600 M24×2 94 50 6-Φ33
100 620 430 178 188 260 320 190 118 245 245 800 M125×4 115 60 6-Φ36
320 10 210 150 52 60 95 90 60 18 77 58 220 M24×2 18 20 3-Φ18
15 230 170 62 70 105 100  68 23 85 62 220 M33×2 28 20 3-Φ18
20 240 190 73 80 105 110 68 29 94 75 250 M33×2 28 20 3-Φ18
25 260 205 77 95 115 115 80 36 100 80 250 M42×2 35 25 4-Φ18
32 300 230 100 110 135 150 95 43 120 96 300 M52×2 41 30 4-Φ22
40 350 260 110 120 165 170 115 49 150 111 400 M64×3 47 35 6-Φ26
50 400 330 130 140 200 200 145 61 165 128 450 M80×3 70 40 6-Φ29
65 490 360 140 150 225 225 170 80 180 180 500 M100×3 90 50 6-Φ33
80 580 380 150 160 260 270 195 105 200 200 600 M125×4 112 55 6-Φ36
1OO 620 430 178 188 300 320 235 118 245 245 800 M155×4 135 65 8-Φ36

选购注意事项：

本网页所示Q47高压锻钢球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的Q47高压锻钢球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
