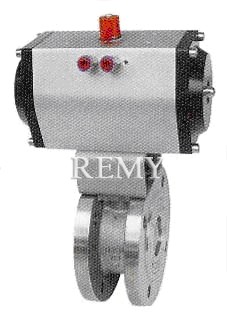

D64/71F-16/25-C/P/R超薄型气动球阀

特点及用途

该薄型球阀是吸收意大利技术并经国产化设计而阀轴出来的新型超短法兰球阀。它采用直接方式执行机构连接，具有结构紧凑。尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。

性能规范

公称通径DN(mm)		15-200
公称压力PN（MPa）		1.6				2.5
公称压力PS（MPa）	强度试验	2.4				3.75
	密封试验	1.76				2.75
材料代号材料		C		P			R
主要零件	阀体	WCB		ZG1Cr18Ni9Ti			ZG0Cr18Ni12Mo2Ti
	碟板	WCB		ZG 1Cr18Ni9Ti			ZG 0Cr08Ni12Mo2Ti
	阀杆	2Cr13		1Cr18Ni9Ti			0Cr18Ni12Mo2Ti
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔石墨
适用工况	适用介质	水，蒸汽、油品		硝酸类			醋酸类
	适用温度	-28℃～250℃
执行器	型号	GT系列
	气源压力	0.3-0.7MPa
执行标准		设计制造	结构长度		法兰尺寸			压力温度	试验检验
		GBT/12237	GB12221		GB9113			GB9131	GB13927

安装尺寸表

公称通径	尺寸（mm）							执行器型号（仅供参考）
公称通径	L	D	D1	D2	b	f	Z-Md	执行器型号（仅供参考）
15	35	95	65	45	14	2	4-M12	GTD-52
20	38	105	75	55	14		4-M12	GTD-63
25	42	115	85	65	14		4-M12	GTD-63
32	50	135	100	78	16		4-M16	GTD-83
40	60	145	110	85	16	3	4-M16	GTD-83
50	70	160	125	100	16		4-M16	GTD-83
65	95	180	145	120	18		4/8- M16	GTD-110
80	118	195	160	135	20		8- M16	GTD-110
100	140	215	180	155	20		8- M16	GTD-127
125	175	245	210	185	22		8- M16	GTD-160
150	210	280	240	210	24		8- M16	GTD-190

选购注意事项：

本网页所示D64/71F-16/25-C/P/R超薄型气动球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的D64/71F-16/25-C/P/R超薄型气动球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
