1000WOG三通不锈钢球阀

1000WOG三通不锈钢球阀
1000WOG三通不锈钢球阀

产品特征

公称压力：2.5MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
螺纹类型：G·NPT.BSPT.BSP.DIN259/2999

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

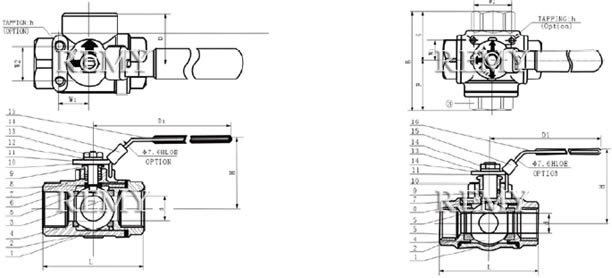

1000WOG三通不锈钢球阀 结构图
1000WOG三通不锈钢球阀 结构图

L型主要连接尺寸

SIZE d L H D1 B W1 W2 h
1/2″ 12.7 64 53 97 32.0 22.4 35.0 10-24UNC
3/4″ 16.0 76 63 126 38.0 22.4 35.0 10-24UNC
1″ 20.0 87 66 126 43.5 22.4 35.0 10-24UNC
1 1/4″ 25.0 96 81 145 48.0 22.4 35.0 10-24UNC
1 1/2″ 32.0 114 83 145 57.0 22.4 38.1 1/4-20UNC
2″ 38.1 142 96 204 71.0 22.4 38.1 1/4-20UNC

T型主要连接尺寸

SIZE d L H D1 B F G W1 W2 h
1/2″ 12.7 75 59 126 71.0 33.5 37.5 22.4 35.0 10-20NC
3/4″ 16 85 64 126 81.5 39.0 42.5 22.4 35.0 10-20NC
1″ 20 100 80 145 102.0 50.5 51.5 22.4 35.0 10-20NC
1 1/4″ 25 115 90 145 108.5 51.0 57.5 25.4 38.1 10-20NC
1 1/2″ 32 125 96 204 12101 58.0 63.0 25.4 38.1 1/4-20UNC
2″ 38.1 148 106 204 138.5 65.5 73.0 25.4 38.1 1/4-20UNC

主要零件材料

序号 零件名称 材质
1 阀体 不锈钢 CF8M/CF8
2 阀盖 不锈钢 CF8M/CF8
3 球 不锈钢 CF8M/CF8
4 球垫 聚四氟乙烯 PTFE
5 阀杆 不锈钢 CF8M/CF8
6 填料 聚四氟乙烯 PTFE
7 中口 聚四氟乙烯 PTFE
8 大薄片 聚四氟乙烯 PTFE
9 压盖螺母 不锈钢 CF8M/CF8
10 手柄 不锈钢 CF8M/CF8
11 流向指示牌 ALUMINUM
12 华司 不锈钢 CF8
13 螺帽 不锈钢 CF8
14 锁定装置 不锈钢 CF8
15 皮套 塑料
16 盲盖 不锈钢 CF8M/CF8

选购注意事项：

本网页所示1000WOG三通不锈钢 球阀 （qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的1000WOG三通不锈钢球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
