XLA510A/XLA530A智能绝对压力变送器

XLA510A/XLA530A智能绝对压力变送器

特性

XLA510A绝对压力变送器和XLA530A压力变送器用于测量液体、气体或蒸汽压力，并将其转变成4~20mADC的电流信号输出。XLA510A和XLA530也可与BRAINTM手操器、CENTUMCSTM、μXLTM或 275手操器进行通讯实现远程设定、监控等功能。

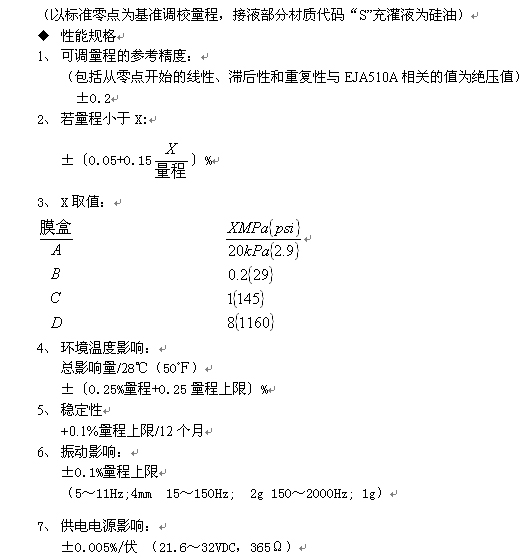

标准规格

标准规格

功能规格

（与XLA510A相关的压力为绝对压力）

量程/范围 Mpa Psi (/D1) Bar(/D3) Kgf/cm3(/D4)
A 量程 10~200KPa 1.45~29 0.1~2 0.1~2
范围 0~200KPa 0~29 0~2 0~2
B 量程 0.1~2 14.5~290 1~20 1~20
范围 0~2 0~290 0~20 0~20
C 量程 0.5~10 72.5~1450 5~100 5~100
范围 0~10 0~1450 0~100 0~100
D 量程 5~50 720~7200 50~500 50~500
范围 0~50 0~7200 0~500 0~500

◆ 调零
在膜盒量程的上下限范围内，零点可任意调整
◆ 外部 调零
通过外部调零螺钉，可在测量范围内对零点进行连接调校，分辨率为0.01%。量程可通过数字表头上的量程设定开关进行现场调校
◆ 安装位置影响
与膜片面平行方向的安装位置变化不会造成零点漂移，
与膜片面垂直方向放置到90°，将会产生0.2kPa﹛0.8inH2O﹜的零漂，并可通过调零校正。

四、 XLA510A和XLA530A智能绝对压力/压力变送器型谱表

型号 说明
XLA510A
XLA530A		   绝对压力变送器
  压力变送器
输出信号 E   4~20mA,数字通讯? 协议
B   模拟式带可调
测量量程
（膜盒） 		  A   10~200KPa﹛0.1~2kgf/cm2﹜
B   0.1~2MPa﹛1~20 kgf/cm2﹜
C   0.5~10MPa﹛5~100 kgf/cm2﹜
D   5~50MPa﹛50~500 kgf/cm2﹜
接液部分
材质 		      〔过程接头〕 〔膜片〕
S   SUS316L 哈氏合金C-276
H   哈氏合金C-276 哈氏合金C-276
管道连接   4   1/2NPT内螺纹
7   1/2NPT外螺纹
8   G1/2DIN 16 288外螺纹
9   M20×1.5DIN? 16 288 外螺纹
____   N   N
    -O   O
接线口※   2   1/2NPT内螺纹，2处接线口
4   M20内螺纹,2处接线口
5   G1/2内螺纹，2处接线口带一个盲塞
7   1/2NPT内螺纹，两个电气接口，一个盲塞
9   M20内螺纹，两个电气接口，一个盲塞
显示表头※   D   数字表头
E   带设定按钮的数字表头
N   （无表头）
安装支架※   E   SECC 碳钢2-inch管安装
F   SUS304
N   无安装支架
附加选项代码   /□选项规格

例：XLA530A-DAS4N-02NN/□ ※号是标准规格中最具代表性的规格。

选购注意事项：

本网页所示XLA510A/XLA530A智能绝对压力变送器样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的XLA510A/XLA530A智能绝对压力变送器说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
