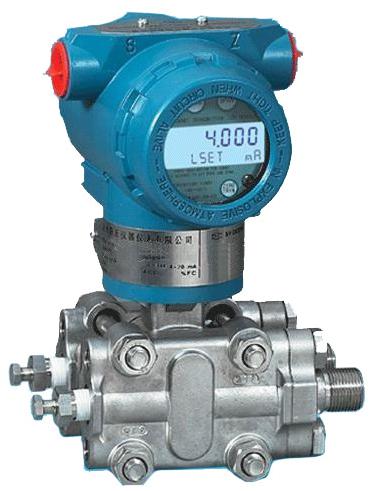

XLA110A智能差压变送器
特性
XLA110A差压变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转换成4-20mADC的电流信号输出。XLA220A 275手操器相互通讯，通过它们进行设定监控等。
标准规格
（以标准零点为基准调校量程，接液部分材质代码“S”充灌液为硅油）

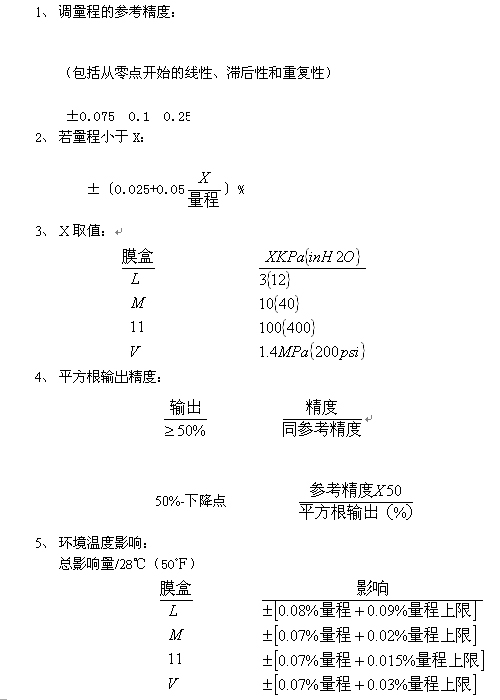

性能规格
6、 静压影响：
L膜盒
±「0.07%量程+0.1%量程上限」/3.4MPa﹛500psi﹜
M、11和V膜盒
±「0.1%量程+0.28%量程上限」/6.9MPa﹛1000psi﹜
7、 零点影响（可进行压力在线校正）
±「0.02%量程+0.052%量程上限」/3.4MPa﹛500psi﹜
M、11和V膜盒
±0.028%量程上限/6.9MPa﹛1000psi﹜
8、 过压影响（M、11和V膜盒）
±0.028%量程上限/6.9MPa﹛2300psi﹜
9、 稳定性（M、11和V膜盒）
±0.1%量程上限/60个月
10、 电源影响
±0.005/V（21.6V～32V DC,输出信号代码D和E时350Ω）
功能规格
◆ 量程和范围
| 量程/范围 | kpa | InH2O (/D1) | mBar(/D2) | mmH2O(/D4) | |
| L | 量程 | 0.5~10 | 2~40 | 5~100 | 50~1000 |
| 范围 | 10~10 | -40~40 | -100~100 | 1000~1000 | |
| M | 量程 | 1~100 | 4~400 | 10~1000 | 100~1000 |
| 范围 | -100~100 | -400~400 | -1000~1000 | 10000~10000 | |
| H | 量程 | 5~500 | 20~2000 | 50~5000 | 0.05~5 Kgf/cm2 |
| 范围 | -500~500 | 2000~2000 | 5000~5000 | -5~55 Kgf/cm2 | |
| V | 量程 | 0.14~14MPa | 20~2000psi | 1.4~140bar | 1.4~140 Kgf/cm2 |
| 范围 | -0.5~14MPa | -71~2000psi | -5~140bar | -5~140 Kgf/cm2 | |
+1：若接液部分材质非“S”，则测量范围为0～14MPa，0～2000psi,0～140bar和0～kgf/cm2.
XLA110A智能差压变送器谱表
| 型号 | 说明 | ||||||||||||||
| XLA110A | 差压变送器 | ||||||||||||||
| 输出信号 | E | 4~20mA，数字通讯? 协议 | |||||||||||||
| B | 模拟式带可调 | ||||||||||||||
| 测量量程 （膜盒） | L | 0.5~10KPa﹛50~100mmH2O﹜ | |||||||||||||
| M | 1~100KPa﹛100~10000mmH2O﹜ | ||||||||||||||
| H | 5~50KPa﹛0.05~5Kgf/cm2﹜ | ||||||||||||||
| V | 0.14~14MPa﹛0.14~140 Kgf/cm2﹜(注1) | ||||||||||||||
| 接液部分 材质 | 「本体」（注2） | 「膜盒」 | 「排气螺钉」 | ||||||||||||
| S | SCS14A | SUS316L（注5） | SUS316 | ||||||||||||
| H | SCS14A | 哈氏合金C-276(注6) | SUS316 | ||||||||||||
| M | SCS14A | 蒙乃尔（注6） | SUS316 | ||||||||||||
| T | SCS14A | 钽（注6） | SUS316 | ||||||||||||
| A | 哈氏合金C-276(注3) | 哈氏合金C-276(注6) | 哈氏合金C-276 | ||||||||||||
| D | 哈氏合金C-276(注3) | 蒙乃尔（注6） | 哈氏合金C-276 | ||||||||||||
| B | 蒙乃尔（注4） | 钽（注6） | 蒙乃尔 | ||||||||||||
| 管道连接?※ | 0 | 无过程接头? （容室法兰上Rc1/4内螺纹） | |||||||||||||
| 1 | 带Rc1/4内螺纹的过程接头 | ||||||||||||||
| 2 | 带Rc1/2内螺纹的过程接头 | ||||||||||||||
| 3 | 带1/4NTP内螺纹的过程接头 | ||||||||||||||
| 4 | 带1/4NTP内螺纹的过程接头 | ||||||||||||||
| 5 | 无过程接头? （容室法兰上1/4NTP内螺纹） | ||||||||||||||
| 螺栓、 螺母材质?※ | 「最大工作压力」 | ||||||||||||||
| L膜盒? （注9）?? L、M、H 、V 膜盒 | |||||||||||||||
| A | SCM435 | 3.5MPa﹛35kgf/cm2﹜ | 16 MPa﹛160kgf/cm2﹜ | ||||||||||||
| B | SUS630 | 3.5MPa﹛35kgf/cm2﹜ | 16 MPa﹛160kgf/cm2﹜ | ||||||||||||
| C | SCH660 | 3.5MPa﹛35kgf/cm2﹜ | 16 MPa﹛160kgf/cm2﹜ | ||||||||||||
| 安装方式?※ | 2 | 垂直安装，右面高压，过程接头在上（注7） | |||||||||||||
| 3 | 垂直安装，右面高压，过程接头在下（注7） | ||||||||||||||
| -6 | 垂直安装，左面高压，过程接头在上（注7） | ||||||||||||||
| 7 | 垂直安装，左面高压，过程接头在下（注7） | ||||||||||||||
| 8 | 水平安装，右面高压（注8） | ||||||||||||||
| -9 | 水平安装，左面高压（注8） | ||||||||||||||
| 电气接口※ | 2 | 1/2NTP内螺纹，2处接线口 | |||||||||||||
| 4 | M20内螺纹，2处接线口带一个盲塞 | ||||||||||||||
| 5 | 1/2NPT内螺纹，两个电气接口，一个盲塞 | ||||||||||||||
| 7 | G1/2内螺纹，两个电气接口，一个盲塞 | ||||||||||||||
| 9 | M20内螺纹，两个电气接口，一个盲塞 | ||||||||||||||
| 显示表头 ※ | D | 数字表头 | |||||||||||||
| E | 带设定按钮的数字表头 | ||||||||||||||
| N | （无表头） | ||||||||||||||
| 2-inch管 安装支架?※ | A | SECC?? 平托架 | |||||||||||||
| B | SUS304? 平托架 | ||||||||||||||
| C | SECC?? ?L型托架 | ||||||||||||||
| D | SUS304? L型托架 | ||||||||||||||
| N | 无安装支架 | ||||||||||||||
| 附加选项代码 | /□选项规格 | ||||||||||||||
例：XLA110A DMS5A 92NN/□
注1:接液部分材质代码为H、M、T、A、D测量范围0～14MPa.
注2：容室法兰和过程接头材质。
注3：材质等同于ASTM CW-12MW
注4：材质等同于ASTM M35 2
注5：膜片材质为哈氏合金C 276,其余接液部分材质为SUS316L。
注6：指模板和其它接液部分材质。
注7：必要时，选代码为C和D安装支架。
注8：必要时，选代码为A和B的安装支架。
注9：适用于接液材质为H、M、T、A、D和B时。
※号是标准规格中最具代表性的规格。
选购注意事项：
本网页所示XLA110A智能差压变送器样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的XLA110A智能差压变送器说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
-
