XL3351：3051TG/TA智能表压变送器

一、主要特点

XL3351：3051TG智能压力变送器可进行连续自检。如发现问题变送器则激活用户可选的模拟输出报警，手操器可以查询变送器以确定问题所在。变送器向手操器输出特定信息，以便识别问题，并快速而易于检修。如果操作者确信是回路问题，变送器可根据要求提供特定输出，供回路测试使用。
量程：表压：调校量程从10~17，400psi
精度：量程1：1到15：1时，调校量程的±0.075%、±0.1%
量程15：1到100：1，±〔0.01（URL/量程）〕%量程
温度：零点：0.25%/28℃ 量程：0.5%/28℃
电源影响：小于0.005%输出量程/伏特
振动影响：在任意轴向上，频率为200Hz下振动影响误差的±0.05%URL/g
负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响
安装位置影响：最大可产生不大于0.25kPa的零位误差，但可校正，对量程无影响，测量本体相对法兰转动无影响。
灌充液：硅油或惰性液
电气壳体：低铜铝合金、不锈钢
涂层：聚脂环氧树脂
O型环：特氟隆、丁氰橡胶（表盖用）、乙烯-丙烯
隔离膜片：316L不锈钢

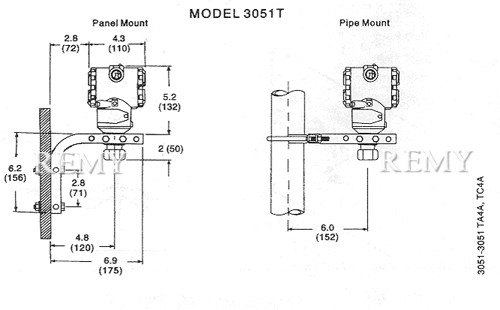

二、外形尺寸图

三、XL3351：3051TG/TA智能表压变送器

型号							说明
XL3351：3051	□	□	□□	□□	□	□
-TG							表压、智能压力变送器协议
测量范围	1						0~1~10kPa
	2						0~6~60kPa
	3						0~55~516kPa
	4						0~270~2580kPa
	5						0~1.3~13.80kPa
	6						0~12~60MPa
		E					普通模拟型（4mA~20mA DC 带可调阻尼）
		S					标准智能型（4mA~20mA DC按键设定带协议
结构材料			2B				1/2-14NPT阴螺纹
			2C				G1/2 A DIN 16288阳螺纹（仅限不锈钢，量程1-4）
			2F				锥形和螺纹方式，适用与F-250-C 型压力反应罐（包括压盖与箍，仅限不锈钢，量程5）
			2				316L SST
			3				哈氏合金C-276
			1				硅油
			2				惰性液（Fluorinert? FC-43）
			A				铝，聚氨酯涂层
			B				铝，聚氨酯涂层
			C				铝，聚氨酯涂层
			D				铝，聚氨酯涂层
			J				不锈钢
			K				不锈钢
			L				不锈钢
			M				不锈钢
选件				M1			线性指示表（0~100%刻度）
				M3			LCD数字量程显示（液晶）
				M4			LED数字量程显示（数码管）
				M5			LDC数字量程0~100%显示（液晶）
				M6			LED数字量程0~100%显示（数码管）
				B1			管装弯支架（2”管子）
				B2			板装弯支架
				B3			管装平支架（2”管子）
				D1			法兰侧面排气/排液阀在上部
				D2			法兰侧面排气/排液阀在下部
				P			1/4-14NPT连接
				J			“丁”字形接头：M20×1.5阳螺纹
				N			“腰” 字形接头：1/2-14NPT椎管螺纹
				C12			1/2-14NPT引压过渡头及后部焊接引压管（不锈钢）
防爆等级					S		标准型（无防爆）
					A		隔爆型Exd Ⅱ BT5或Exd Ⅱ CT6
					I		本安型Exib Ⅱ CT5或Exia Ⅱ CT6(普通选择)
精度等级						1	0.075
						2	0.2
						3	0.5

XL3351：3051 I E 2B M1 S I选型举例

选购注意事项：

本网页所示XL3351：3051TG/TA智能表压变送器样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的XL3351：3051TG/TA智能表压变送器说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
