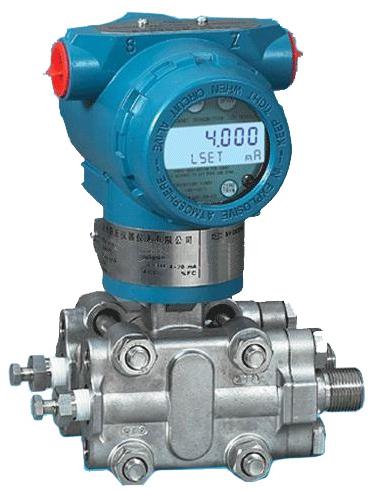

XL3351：3051DP/DR智能低、中、高差压变送器

一、主要特点

XL3351：3051系列的基本型产品包括压力、绝压、微差压、差压、和高静压等类型，是自动化系统中用途较广泛的产品，XL3351：3051智能型变送器可进行连续自检，如发现问题变送器则激活用户可选的模拟输出报警，手操器可以查询变送器以确定问题所在。

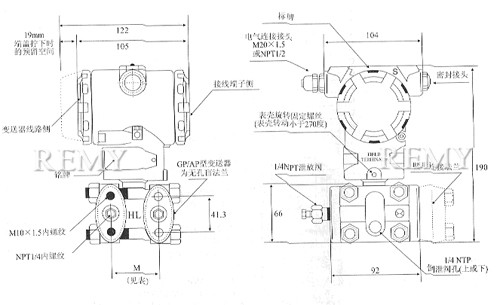

二、外形安装尺寸图

三、变送器外形尺寸图

测量范围（代码）	2,3,4,5	6	7	8	9
M（mm）	54	55.2	55.6	57.2	59

四、 XL3351：3051DP、DR系列智能低、中、高差压变送器型谱表

型号							说明
XL3351：3051	□	□	□□	□□	□	□
-DP							3051外形低、中、高差压变送器协议
测量范围							测量范围	工作静压
	2						0~0.16~1.6kPaDR	1MPa
	3						0~1~6kPa	4MPa
	4						0~6~40kPa	10MPa
	5						0~40~200kPa	10MPa
	6						0~160~1000kPa	10MPa
	7						0~0.4~2.5MPa	10MPa
	8						0~1.6~10MPa	10MPa
输出		E					普通模拟型（4mA~20mA DC 带可调阻尼）
		S					标准智能型（4mA~20mA DC按键设定带协议）
		J					标准智能型（4mA~20mA DC输出为带可调阻尼）
结构材料							法兰接头		排气/排液阀	隔离膜片
			12				碳钢镀镍		316不锈钢	316不锈钢
			13				碳钢镀镍		哈氏合金C	哈氏合金C
			14				碳钢镀镍		蒙乃尔	蒙乃尔
			15				碳钢镀镍		316不锈钢	钽
			22				316不锈钢		316不锈钢	316不锈钢
			23				316不锈钢		316不锈钢	哈氏合金C
			24				316不锈钢		316不锈钢	蒙乃尔
			25				316不锈钢		316不锈钢	钽
			33				哈氏合金C		哈氏合金C	哈氏合金C
			35				哈氏合金C		哈氏合金C	蒙乃尔
			44				蒙乃尔		蒙乃尔	钽
选件				M1			线性指示表（0~100%刻度）
				M3			LCD数字量程显示（液晶）
				M4			LED数字量程显示（数码管）
				M5			LDC数字量程0~100%显示（液晶）
				M6			LED数字量程0~100%显示（数码管）
				B1			管装弯支架（2”管子）
				B2			板装弯支架
				B3			管装平支架（2”管子）
				D1			法兰侧面排气/排液阀在上部
				D2			法兰侧面排气/排液阀在下部
				P			1/4-14NPT连接
				J			“丁”字形接头：M20×1.5阳螺纹
				N			“腰” 字形接头：1/2-14NPT椎管螺纹
				C12			1/2-14NPT引压过渡头及后部焊接引压管（不锈钢）
					A		隔爆型Exd Ⅱ BT5或Exd Ⅱ CT6
					I		本安型Exib Ⅱ CT5或Exia Ⅱ CT6(普通选择)
精度等级						2	0.2
						5	0.5
						7	0.075（智能可选择）

XL3351：3051-DP2 R12M1A2选型举例

选购注意事项：

本网页所示XL3351：3051DP/DR智能低、中、高差压变送器样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的XL3351：3051DP/DR智能低、中、高差压变送器说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
