XL-802系列变送器

XL-802系列变送器

一、用途

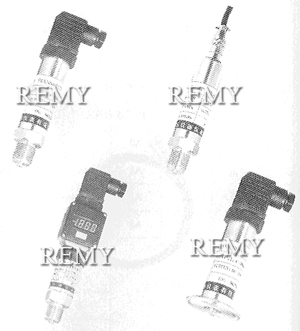

XL-802小巧型系列压力变送器分有XL80A、B、C、D四个种类，采用进口传感器制造，传感器和集成电路高度集成，采用全体不锈钢为一体，电路零点和增益无须调整，抗干扰能力强，耐酸碱，长期稳定可靠。

二、 特点

?容易安装
?结构精简、体积精巧
?欧洲进口陶瓷压阻传感器
?可量测连成/真空/相对压
?适用于与接触材质兼容的气体和液体介质
?应用于空压机械、油压机械、各式泵浦、水处理厂等


压力范围 0…600 bar
传感器 Ceramic material Ceramic material
过载压力 0…800 bar
精确值 ±0.5 %
压力接口 1/2” / 1/4” / M20*1.5 NPT
工作温度范围 -10~85;-25~150 ℃
工作湿度范围 0~95 %RH
环境温度范围 0~55 ℃
环境湿度范围 0~95 %RH
供应电压 18…33 VDC
供应电源 ＜15 mA
输出信号 4…20mA (2-wires); 0…10VDC(3-wires) mA; VDC
负载电阻 ＜1000 ohm
电压影响 ≤±0.25 %FSO
重复性 ＜-0.2 %FSO
灵敏度温飘 ≤-0.2 %FSO/year
零位温飘 ≤0.005 %FSO/℃

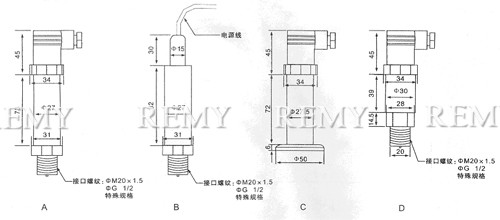

三、 外形尺寸

外形尺寸

四、 XL-802系列变送器型谱表

XL-802 压力变送器
压力类型 A 扩散硅变送器
B 压阻式变送器
C 带数显变送器
D 液位变送器
测量范围   1 ＜0.1MPa
2 0~0.1 MPa
3 0~0.2 MPa
4 0~0.5 MPa
5 0~1 MPa
6 0~1.6 MPa
7 0~2 MPa
8 0~5 MPa
9 0~10 MPa
  0~25 MPa
11 0~40 MPa
12 0~60 MPa
13 ~0.1~0 MPa
14 ~0.1~0 .2MPa
15 ~0.1~0.5 MPa
输出信号   E 4-20mADC(带可调阻尼)
S 4-20 mADC （带 协议）
隔离膜片   K 316不锈钢，强碱，弱酸、场合温度过-40℃～80℃
T E+H陶瓷电容，强腐蚀、温度-40~125℃场合
精度等级 濠 A ±0.1%
B ±0.25%
C ±0.5%
工艺接口   1 M20×1.5外螺纹
2 1/2NTP外螺纹
3 其它规格订货时注明
结构形式   N 普通型
I 防爆（本安）
现场显示方式   0 不带现场表头（可不注）
M3 带31/2位数显
XL-802 AI E K A I N O 选型举例

选购注意事项：

本网页所示XL-802系列变送器样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的XL-802系列变送器说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
