XL-800压力变送器
一、用途
XL-800变送器由压阻式传感器和信号转换模块组成，传感器的核心部件为单晶硅片，当单晶硅片受压时，本身的电阻率要发生弯化。通过半导体平面工艺在硅片上扩散形成四个电阻，连接成斯通电桥，在恒定的电流作用下，可输出与压力信号成正比的电压信号，信号转换模块将传感器的电压信号经过处理，转换成4~20mA标准信号。 XL-800压力变送器可以用来测量流体（液体，气体和蒸气）的压力，液位等参数，并将被测量信号转换成4~20mA标准电信号输出，该输出可作为指示、记录和调节器的输入信号。XL-800压力变送器具有体积小，重量轻，精度高，价格低等优点，可带有现场指示电表，零点迁移，量程扩展等功能，可本安和隔爆，具备有工业用压力变送器所有功能。
二、 主要技术指标
使用对象：液体，气体和蒸气
范围：0-0.1~10KPa
0~0.02MPa-0.1MPa
3:0~0.1MPa~0.5MPa
4:0~0.2MPa~1MPa
5:0~1MPa~5MPa
6:0~2MPa~10MPa
7:0~10MPa~50MPa
输出：4~20mA DC
负载特性：
工作电源：12-36V DC
输出指示
指示精度：±2%
迁 移：变送器可作校验量程的50%的零位正迁移，但校验量程的上限值不得超过上限量程限。不可进行负迁移
过 压：量程限的2倍（除量程7：0-50MPa为1.5倍）
温度范围：
工作温度范围：-25~C~-80~C
储存温度范围：-40~C~-120~C
湿度范围：0~100%相对湿度
启动时间：2秒，不需要预热
精 度：量程的±2%，包括线性，压差，重复性。
综合温度误差为最大量程的0.75%/55~C
振动影响：在任何方向上，振动频率到200Hz时，所引起的振动误差为最大测量范围的0.25%/g
时间响应：小于0.2秒
隔离膜片：316SST
传感器壳体：1Cr18Ni9Ti
灌充液：硅油
流程连接口：按选型资料可选
电气连接：电子盒的连接过线孔为1/2-14NPT锥管螺孔，电气连接端子排位于电子盒的接线端侧。
重 量：约1Kg

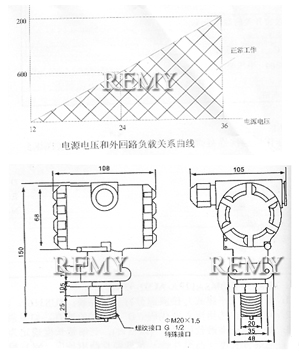

三、外形尺寸
四、XL-800压力变送器型谱表
| XL-800 | 压力变送器 | |||||||||
| 材质 | A | 扩散硅压力变送器 | ||||||||
| B | 陶瓷压阻压力变送器 | |||||||||
| 压力类型 | G | 表压 | ||||||||
| H | 绝压 | |||||||||
| 测量范围 | 1 | 0~100Pa~1KPa | ||||||||
| 2 | 0~1KPa~10KPa | |||||||||
| 3 | 0~10KPa~35KPa | |||||||||
| 4 | 0~35KPa~100KPa | |||||||||
| 5 | 0~100KPa~350KPa | |||||||||
| 6 | 0~200KPa~700KPa | |||||||||
| 7 | 0~500KPa~2.1MPa | |||||||||
| 8 | 0~1MPa~3.5MPa | |||||||||
| 9 | 0~3MPa~7MPa | |||||||||
| 10 | 0~7MPa~21MPa | |||||||||
| 11 | 0~15MPa~35MPa | |||||||||
| 12 | 0~25MPa~60MPa | |||||||||
| 绝压 | 13 | ~35~3500KPa | ||||||||
| 输出信号 | E | 4-20mADC | ||||||||
| S | 4-20 mADC （带 协议） | |||||||||
| 隔离膜片 | K | 316不锈钢，强碱，弱酸、场合温度过-40℃～80℃ | ||||||||
| T | E+H陶瓷电容，强腐蚀、温度-40~125℃场合 | |||||||||
| 精度等级 | A | ±0.1% | ||||||||
| B | ±0.25% | |||||||||
| C | ±0.5% | |||||||||
| 工艺接口 | 1 | M20×1.5外螺纹 | ||||||||
| 2 | 1/2NTP外螺纹 | |||||||||
| 3 | 其它规格订货时注明 | |||||||||
| 结构形式 | N | 普通型 | ||||||||
| I | 防爆（本安） | |||||||||
| 现场显示表头 | 0 | 不带现场表头（可不注） | ||||||||
| M1 | 带0~100%指针表头 | |||||||||
| M3 | 带31/2位数显 | |||||||||
| XL-800A G I E K A I N O选型举例 |
选购注意事项：
本网页所示XL-800压力变送器样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的XL-800压力变送器说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
-
