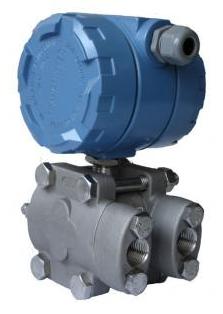

XL 1151 GP电容式差压变送器

XL 1151 GP电容式差压变送器

一、用途和特点

该系列产品具有精度高、稳定性好、量程和零位可在外部连续可调；主要部件可与1151同类产品互换，量程可正、负迁移，阻尼可调，并可在普通1151变送器的结构上增加通讯功能，使之转变成为智能型（ 协议）变送器。 产品广泛适用与石油、化工、电力、冶金、医药、造纸、酿酒等领域。

二、 性能参数表

使用对象 液体，气体或蒸汽
  刻度标尺长45mm 指示精度2.5级
  隔爆型Exd ⅡBT4 本安型Exia ⅡCT4
  ·正、负迁移后，其量程上、下均不得超过量程的极限。
  ·最大负迁移为最小调校量程的600%。
  ·最大正特称为最小调校量程的500%。
  不超过规定最大压力（见表2）的1.15倍，变送器不会损坏。
  0~100%
  小于0.16cm
  约5.4kg(不包括选件)
  最大可产生0.25kPa的零点误差，但可校正，对量程无影响。
  测量本体相对法兰移动无影响。

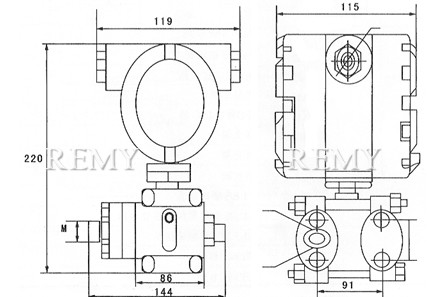

三、外形尺寸

外形尺寸

四、XL1151GP电容式压力变送器型谱表

XL1151GP 压力变送器
      代码 量程范围KPa
3 0~1.3~7.5
4 0~6.2~37.4
5 0~31.1~186.8
6 0~117~690
7 0~345~2068
8 0~1170~6890
9 0~3450~20680
10 0~6890~40370
  代码 输出
E 4~20mADC阻尼可调
S 4~20mADC智能 协议
      结构材料
  法兰接头 排气/排液阀 隔离膜片 灌充液体
12 碳钢镀镍 316不锈钢 316不锈钢     硅油
13 碳钢镀镍 哈氏合金C 哈氏合金C
14 碳钢镀镍 蒙乃尔 蒙乃尔
15 碳钢镀镍 316不锈钢 钽
22 316不锈钢 316不锈钢 316不锈钢
23 316不锈钢 316不锈钢 哈氏合金C
24 316不锈钢 316不锈钢 蒙乃尔
25 316不锈钢 316不锈钢 钽
33 哈氏合金C 哈氏合金C 哈氏合金C
35 哈氏合金C 哈氏合金C 蒙乃尔
44 蒙乃尔 蒙乃尔 钽
          代码 附加功能
M1 0-100%平方指示表
M2 0-100%平方指示表
M3 31/2LED数字显示器
M4 智能表显示器
B1 管装弯支架
B2 板装弯支架
B3 管装平支架
D1 侧面泄放阀在压力室上部
D2 侧面泄放阀在压力室下部
不注 1/2-1/4NPT锥管阴螺纹接头
J 丁字形阳螺纹接头M20×1.5
D 隔爆型Exd ⅡBT4
A 同前
XL1151GP 4 E 22 M1B3 选型举例

选购注意事项：

本网页所示XL 1151 GP电容式差压变送器样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的XL 1151 GP电容式差压变送器说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
