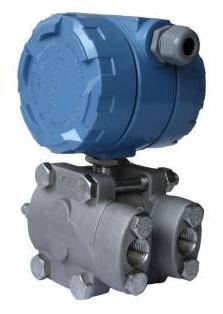

XL 1151电容式差压变送器
特点
● 精度高
● 可靠性好
● 量程可调范围大，且带有正、负迁移机构
● 过载性能好
● 具有可调阻尼装置，可以用于脉动流体的测量
● 变送器可以附加LCD三位半液晶显示批示器和指针式显示
用途
XL1151差压变送器是一种极为可靠的产品，在工业生产和工艺流程中用来测量液体、气体和蒸气的压力、绝对压力、液位、密度等参数。它与其它仪表和控制装置配合组成自动检测、记录、调节、控制等工业自动化系统。广泛应用与冶金、练油、电站、化工、轻纺、食品、环保等部门的过程检测控制系统。
性能参数表
| 输出信号 | 4~20mA |
| 供电电压 | 24VDC;(负载为0时，12VDC；最大为45VDC) |
| 准确度 | 调校量程的±0.2%，0.25%，0.5%，包括线性、变性和重复性的综合误差。 |
| 温度范围 | 放大器的工作在-29℃~+93℃；敏感元件工作在-40℃~+104℃； |
| 储存温度 | -50℃~+120℃；相对湿度：0~85%RH. |
| 正负变迁 | 不管输出如何，正负迁移后，其量程上，下限均不得超过量程的极限。 |
| 最大负迁移为最小调校量程的500%。 | |
| 稳定性 | 六个月内不超过最大量程的基本误差相对值。 |
| 耐静压 | DP：3、4、5、6、7、8静压为13.76MPa,DR2:静压为6.89MPa |
| HP:4、5、6、7静压为31.2MPa |

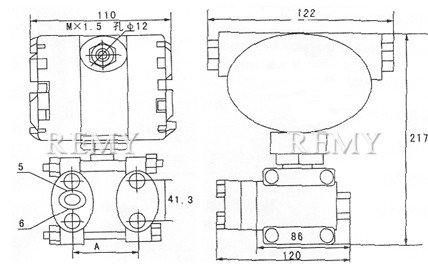

外形尺寸
| 量程代号 | 2~5 | 6~7 | 8 | 9 | 0 |
| A（mm） | 54.0 | 55.6 | 57.2 | 57.9 | 59.1 |
XL1151电容式差压变送器型谱表
| 代码 | 说明 | |||||||||
| XL1151 | 产品系列代码 | |||||||||
| 压力形式 | DR | 微差压变送器 | ||||||||
| DP | 差压变送器 | |||||||||
| 高静压式 | HP | 高解压差压变送器 | ||||||||
| 量程范围 | 2 | 0~0.125~1.5KPa | ||||||||
| 3 | 0~1.3~7.5KPa | |||||||||
| 4 | 0~6.2~37.4KPa | |||||||||
| 5 | 0~31.1~186.8KPa | |||||||||
| 6 | 0~117~690KPa | |||||||||
| 7 | 0~345~2068KPa | |||||||||
| 8 | 0~1170~6890KPa | |||||||||
| 9 | 0~3450~20680KPa | |||||||||
| 0 | 0~6890~40370KPa | |||||||||
| 输出 | E | 4~20mADC | ||||||||
| F | 4~20mADC (DR专用) | |||||||||
| J | 4~20mADC为输入压力平根 | |||||||||
| S | 4~20mADC 智能 协议 | |||||||||
| 接 液 零 件 材 料 |
法兰接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | ||||||
| 12 | 碳钢镀镍 | 316不锈钢 | 316不锈钢 | 硅油 | ||||||
| 13 | 碳钢镀镍 | 哈氏合金C | 哈氏合金C | |||||||
| 14 | 碳钢镀镍 | 蒙乃尔 | 蒙乃尔 | |||||||
| 15 | 碳钢镀镍 | 316不锈钢 | 钽 | |||||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | |||||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | |||||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | |||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||
| 35 | 哈氏合金C | 哈氏合金C | 蒙乃尔 | |||||||
| 44 | 蒙乃尔 | 蒙乃尔 | 钽 | |||||||
| 附加功能 | M1 | 0-100%平方指示表 | ||||||||
| M2 | 0-100%平方指示表 | |||||||||
| M3 | 31/2LED数字显示器 | |||||||||
| M4 | 智能表显示器 | |||||||||
| M5 | 31/2LED数字显示器 | |||||||||
| B1 | 管装弯支架 | |||||||||
| B2 | 板装弯支架 | |||||||||
| B3 | 管装平支架 | |||||||||
| 不注 | M20×1.5内螺纹接头 | |||||||||
| C1 | M20×1.5接头后部焊引压管Φ14 | |||||||||
| C2 | M20×1.5丁字形螺纹接头 | |||||||||
| D | 隔爆型Exd ⅡBT4 | |||||||||
| A | 隔爆型Exd ⅡBT6 | |||||||||
| XL1151DR 2E12M1选型举例 |
选购注意事项：
本网页所示XL 1151电容式差压变送器样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的XL 1151电容式差压变送器说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
