橡胶密封垫片、聚四氟乙烯橡胶复合补偿器

橡胶密封垫片

橡胶密封垫片

公称通径DN(mm) Nominal diameter
D2 D1 b Φe n
15 95 65 2 14 4
20 105 75 2 14 4
25 115 85 2 14 4
32 140 100 2.5 18 4
40 150 110 2.5 18 4
50 165 125 2.5 18 4
65 185 145 2.5 18 4
80 200 160 2.5 18 8
100 220 180 2.5 18 8
125 250 210 3 18 8
150 285 240 3 22 8
200 340 295 3 22 8
250 390 350 3 23 12
聚四氟乙烯橡胶复合补偿器

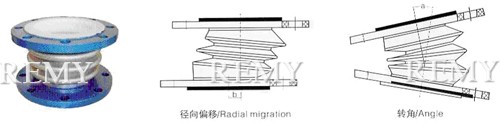

聚四氟乙烯橡胶复合补偿器

公称通径DN(mm) Nominal diameter 波数 Waven number 长度L Lengh (mm) 允许延伸量 Allow extension of(+)(mm) 允许压缩量 Allow compression(-)(mm) 允许径向偏移b Allow radial migration b(mm) 允许转角度数d To the point of allowing a few d(度) 使用压力 The use of pressure (MPa)
25 3 65 +6 -8 5 20 0.6
32 3 70 +6 -10 8 20 0.6
40 3 75 +6 -12 12 25 0.6
50 3 82 +7 -13 16 25 0.6
65 3 90 +8 -15 18 30 0.6
80 3 100 +9 -16 20 30 0.6
100 3 110 +10 -17 20 30 0.6
125 3 120 +11 -18 20 30 0.6
150 3 140 +12 -20 20 25 0.4
200 3 140 +13 -22 20 20 0.4
250 3 160 +13 -23 20 15 0.4
300 3 160 +13 -25 20 12 0.4

选购注意事项：

本网页所示橡胶密封垫片、聚四氟乙烯橡胶复合补偿器样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的橡胶密封垫片、聚四氟乙烯橡胶复合补偿器说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
