EPC1000系列电气转换器
1.概要
EPC1000系列电气转换器是一种新型结构的电器转换单元，它可将不同输入电流信号转换成相对应输出的气动信号。该转换器内部有一个气动功率放大器，可以得到较高输出功率的气动信号到各种气动执行机构，以提高执行机构的动作速度。
2 性能参数表
基本误差Intrinsic error :±1%
回 差Hysteresis error: 1%
重复性Repeatability:0.5%
气源压力Air supply:140-700Kpa
最大流量Max.flow:7.6m3/h (at 175Kpa air supply )
20 m3/h (at 700Kpa air supply )
耗气量Air consumption: 0.3 m3/h
环境温度Ambient temperature: -30℃~60℃
环境湿度Ambient humidity range: 18~85%RH
电气联接Wiring connection: G1/2螺纹
外壳材料Housing material :铝合金Aluminum alloy,
喷塑工艺处理Spary plastics
外型尺寸Size: 普通型及本安型Exia Ⅱ CT6 87×160×107(mm)
隔爆型ExdⅡBT6: 97×186×202(mm)
重量Weight:普通型及本安型Exia Ⅱ CT6 0.94kg
隔爆型ExdⅡBT6 2.35kg
3.电气参数
| 输入信号 mADC | 输出压力 kpa | 阻抗 ∩ |
| 4-20 0-10 | 20-100 | 180 |
| 100-20 | 180 | |
| 20-60 | 90 | |
| 60-100 | 90 | |
| 60-20 | 90 | |
| 100-60 | 90 | |
| 40-200 | 220 | |
| 200-40 | 220 |
4. 型号说明
| EPC | 1 | 0? 0? 0 ?□ □ | |||||
| 输入 电流 信号 | 1 | 4-20m ADC | |||||
| 2 | 0-10m ADC | ||||||
| 3 | 4-12m ADC | ||||||
| 4 | 12-20m ADC | ||||||
| 输出气动信号 | 1 | 20-100KPa正作用 | |||||
| 2 | 100-20KPa反作用 | ||||||
| 3 | 20-60KPa?正作用?分程 | ||||||
| 4 | 60-100KPa正作用?分程 | ||||||
| 5 | 60-20KPa?反作用?分程 | ||||||
| 6 | 100-60KPa反作用?分程 | ||||||
| 7 | 40-200KPa正作用? | ||||||
| 8 | 200-40KPa反作用? | ||||||
| 9 | 80-240KPa | ||||||
| 0 | 总是0 | ||||||

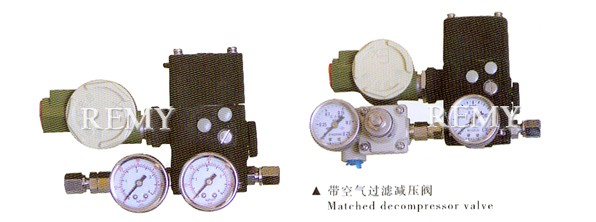

| 辅 件 | AS | 带组合式空气过滤减压阀 | |||||
| OG | 带气动压力表 | ||||||
| 结 构 | G | 普通型 | |||||
| Ex | 隔爆型 | ||||||
| I | 本安型 | ||||||
选购注意事项：
本网页所示EPC1000系列电气转换器样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的EPC1000系列电气转换器说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
-
