Z40H/Y/W型美标青铜、铝青铜、镍-铝青铜楔式闸阀

规格参数

型号： Z40H-150(LB), Z40H-300(LB), Z40Y-150(LB), Z40Y-300(LB) , Z40W-150(LB), Z40W-300(LB)
类别：青铜闸阀,铝青铜闸阀,镍-铝青铜闸阀
结构：法兰闸阀, 旋转升降杆闸阀
壳体：青铜,铝青铜,锡青铜,镍-铝青铜
密封：四氟乙烯 PTFE,青铜,铝青铜,镍-铝青铜,堆焊铁基合金,堆焊硬质合金,铁基合金
压力： ASME Pressure Class 150 / 300 Lb
温度： -196~525℃
作用：海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
标准： JIS B2028-1999, BS 1952-1999, GB/T 12235, ASME B16.34, API 598, BS EN 12266-1:2003
制造：上海日美阀门制造有限公司

产品特点

流道：直通；阀体与阀盖的连接：法兰；平面法兰（FF）连接；闸板：楔式单闸板

适用范围

Z40H-150(LB), Z40H-300(LB), Z40Y-150(LB), Z40Y-300(LB) , Z40W-150(LB), Z40W-300(LB)型青铜、铝青铜、镍铝青铜闸阀主要用于需要克服强腐蚀环境的恶劣工况，如海水淡化平台，各型海轮、军舰、潜水艇，海上钻井平台及其他航海设备；以及聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）炼厂的配套设施。现已广泛应用于消防系统、压载控制系统、冷却系统、海水注入系统以及其他许多关键系统。

主要性能范围

型号	工作压力/Lb	适用温度/℃	适用介质

Z40H-150(Lb)T	150 Lb	-196~525℃	海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
Z40H-300(Lb)T	300 Lb
Z40Y-150(Lb)T	150 Lb
Z40Y-300(Lb)T	300 Lb
Z40W-150(Lb)T	150 Lb
Z40W-300(Lb)T	300 Lb

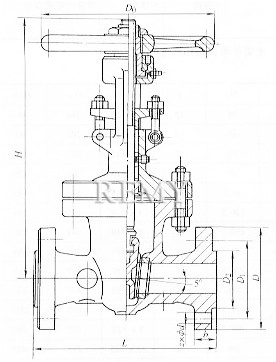

外形及连接尺寸

150（Lb）(mm)

DN	DN/in	L	D	D1	D2	b	z×φd	H≈	Do≈	重量/kg
15	1/2	108	89	60.5	35	12	4×φ15	188	90	-
20	3/4	117	98	70	43	12	4×φ15	202	90	-
25	1	127	108	79.5	51	12	4×φ15	225	100	-
32	1¼	140	117	89	64	13	4×φ15	252	100	-
40	1½	165	127	98.5	98.5	15	4×φ15	277	140	-
50	2	178	152	120.5	120.5	16	4×φ19	323	200	23
65	2½	190	178	139.5	139.5	18	4×φ19	347	250	32
80	3	203	190	152.5	152.5	19	4×φ19	383	250	40
100	4	229	229	190.5	190.5	24	8×φ19	457	300	63
125	5	254	254	216	216	24	8×φ22	632	300	66
150	6	267	279	241.5	241.5	26	8×φ22	635	350	108
200	8	292	343	298.5	298.5	29	8×φ22	762	350	171
250	10	330	406	362	362	31	12×φ25	895	400	263
300	12	356	483	432	432	32	12×φ25	1080	500	346
350	14	381	533	476	476	35	12×φ29	1295	600	488
400	16	406	597	540	540	37	16×φ29	1435	600	621
450	18	432	635	578	578	40	16×φ32	1626	650	814
500	20	457	698	635	635	43	20×φ32	1829	650	992
600	24	508	813	749.5	749.5	48	20×φ35	2175	700	1492
750	30	610	984	914.5	914.5	75	28×φ35	2692	700	2272
800	32	660	1060	978	978	81	28×φ41	3281	-	2480
900	36	711	1168	1085.9	1022	90	32×φ41	3721	-	3310

300（Lb）(mm)

DN	DN/in	L	D	D1	D2	b	z×φd	H≈	Do≈	重量/kg
15	1/2	140	95	66.5	35	15	4×φ15	155	100	3.7
20	3/4	152	117	82.5	43	16	4×φ19	160	100	4.3
25	1	165	124	89	51	18	4×φ19	186	125	7.1
32	1¼	178	133	98.5	63	19	4×φ19	216	160	-
40	1½	190	156	114.5	73	21	4×φ22	250	160	13.1
50	2	216	165	127	92	22	8×φ19	330	250	3
65	2½	241	190	149	105	25	8×φ22	368	250	36
80	3	283	210	168.5	127	29	8×φ22	394	300	61
100	4	305	254	200	157	32	8×φ22	473	300	77
125	5	381	279	235	186	35	8×φ22	660	350	106
150	6	403	318	270	216	37	12×φ22	711	350	153
200	8	419	381	330	270	41	12×φ25	813	400	286
250	10	457	444	387.5	324	48	16×φ29	1003	500	412
300	12	502	521	451	381	51	16×φ32	1137	600	576
350	14	762	584	514.5	413	54	20×φ32	1489	600	886
400	16	838	648	571.5	470	57	20×φ35	1581	650	1175
450	18	914	711	628.5	533	60	24×φ35	2017	838	1301
500	20	991	775	686	584	64	24×φ35	2228	889	1672
600	24	1143	914	813	692	70	24×φ41	2650	1092	2562

主要零部件材料

型号	材料
	阀体、阀盖、阀瓣、阀杆	密封面	填料
Z40H-150(Lb)T	铝青铜锡青铜锡青铜铝鎳青铜	堆焊铁基合金堆焊硬质合金本体材料四氟乙烯 PTFE 铁基合金	石棉石墨、柔性石墨、聚四氟乙烯铁基合金
Z40H-300(Lb)T
Z40Y-150(Lb)T
Z40Y-300(Lb)T
Z40W-150(Lb)T
Z40W-300(Lb)T

注：铜/青铜是合金基础材料，这些材料也被称为铝青铜，镍-铝青铜，蒸汽或者阀门用青铜，复合青铜，高铜黄铜，具体牌号详见附表：

青铜	ASTM B62 =UNS C83600
	BS1400: LG2
	EN1982: CC491K
	BS1400 LG4
	EN1982 CC492K
	ASTM B148 10 alloys in total
	ASTMB61 = UNS C92200
铝青铜	QAl9-2 (GB/T 4423-2007替代GB/T 4429-1987 )
	QAl9-4 (GB/T 4423-2007替代GB/T 4429-1987 )
	ZCuA19Mn2(GB-T1176-1987)
	ZCuAl10Fe3(GB-T1176-1987)
锡青铜	ASTM B143-A110y No.1B/ZCuSn8Zn4
	ASTM B143-A110y No.1A/ZCuSn10Zn2
	ASTM B62-‘52/ ZCuSn5Zn5.5
镍-铝青铜	ASTM B148 UNS C83600
	ASTM B148 UNS C95400
	ASTM B148 UNS C95500
	ASTM B148 UNS C95800（BS1400: AB2）
	ASTM B148 UNS C95900
	ASTM B148 10 alloys in total
	EN 1982 CC333G

选购注意事项：

本网页所示Z40H/Y/W型美标青铜、铝青铜、镍-铝青铜楔式闸阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的Z40H/Y/W型美标青铜、铝青铜、镍-铝青铜楔式闸阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
