Q11F型PN16~PN32 内螺纹连接青铜、铝青铜、镍-铝青铜球阀（二段式）

规格参数

型号：Q11F-16T,Q11F-25T,Q11F-32T
类别：青铜球阀,铝青铜球阀,镍-铝青铜球阀
结构：内螺纹球阀, 二段式球阀（二片式）
壳体：青铜,铝青铜,锡青铜,镍-铝青铜
密封：四氟乙烯 PTFE
压力：1.6 MPa, 2.5 MPa, 3.2 MPa
温度：-196~525℃
作用：海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
标准：BS5351-1986, ISO 7121-1986, GB/T 12237-1989, MSS-SP-72-1992, JPI-7S-48-1999, BS5159-1982, API 598, BS EN 12266-1:2003
制造：上海日美阀门制造有限公司

产品特点

流道：不缩径或缩径；球支承方法：浮动（座支式）；防吹出阀杆结构；可设置防静电、耐火结构；连接端：螺纹

适用范围

Q11F-16T,Q11F-25T,Q11F-32T型青铜、铝青铜、镍铝青铜球阀主要用于需要克服强腐蚀环境的恶劣工况，如海水淡化平台，各型海轮、军舰、潜水艇，海上钻井平台及其他航海设备；以及聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）炼厂的配套设施。现已广泛应用于消防系统、压载控制系统、冷却系统、海水注入系统以及其他许多关键系统。

主要性能范围

型号	工作压力/MPa	适用温度/℃	适用介质
Q11F-16T	1.6	-196~525℃	海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
Q11F-25T	2.5
Q11F-32T	3.2

外形及连接尺寸

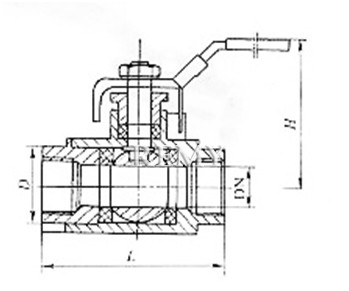

Q11F型PN16~PN32 内螺纹连接青铜、铝青铜、镍-铝青铜球阀（二段式）结构图

DN	DN/in	L	H	重量kg
15	1/2	75	46	0.72
20	3/4	80	54	0.9
25	1	90	64	1.7
32	11/4	110	69	1.9
40	11/2	120	76	3.1
50	2	140	86	4.3

主要零部件材料

型号	材料
	阀体、阀盖、阀瓣、阀杆	密封面	填料
Q11F-16T	铝青铜锡青铜锡青铜铝鎳青铜	四氟乙烯 PTFE	石棉石墨、柔性石墨、聚四氟乙烯铁基合金
Q11F-25T
Q11F-32T

注：铜/青铜是合金基础材料，这些材料也被称为铝青铜，镍-铝青铜，蒸汽或者阀门用青铜，复合青铜，高铜黄铜，具体牌号详见附表：

青铜	ASTM B62 =UNS C83600
	BS1400: LG2
	EN1982: CC491K
	BS1400 LG4
	EN1982 CC492K
	ASTMB148 10 alloys in total
	ASTMB61 = UNS C92200
铝青铜	QAl9-2 (GB/T 4423-2007替代GB/T 4429-1987)
	QAl9-4 (GB/T 4423-2007替代GB/T 4429-1987)
	ZCuA19Mn2(GB-T1176-1987)
	ZCuAl10Fe3(GB-T1176-1987)
锡青铜	ASTMB143-A110y No.1B/ZCuSn8Zn4
	ASTMB143-A110y No.1A/ZCuSn10Zn2
	ASTMB62-‘52/ ZCuSn5Zn5.5
镍-铝青铜	ASTMB148 UNS C83600
	ASTMB148 UNS C95400
	ASTMB148 UNS C95500
	ASTMB148 UNS C95800（BS1400: AB2）
	ASTMB148 UNS C95900
	ASTMB148 10 alloys in total
	EN 1982 CC333G

选购注意事项：

本网页所示Q11F型PN16~PN32 内螺纹连接青铜、铝青铜、镍-铝青铜球阀（二段式）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的Q11F型PN16~PN32 内螺纹连接青铜、铝青铜、镍-铝青铜球阀（二段式）说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
