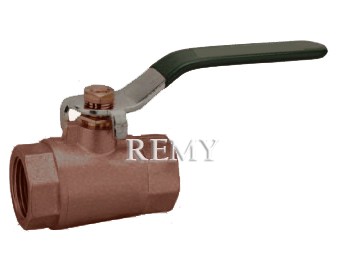

Q11F-20T型国标青铜、铝青铜、镍-铝青铜球阀

规格参数

型号：Q11F-20T
类别：青铜球阀,铝青铜球阀,镍-铝青铜球阀
结构：内螺纹球阀, 一段式球阀（一片式）
壳体：青铜,铝青铜,锡青铜,镍-铝青铜
密封：四氟乙烯 PTFE
压力：2.0 MPa
温度：-196~525℃
作用：海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
标准：BS5351-1986, ISO 7121-1986, GB/T 12237-1989, MSS-SP-72-1992, JPI-7S-48-1999, BS5159-1982, API 598, BS EN 12266-1:2003
制造：上海日美阀门制造有限公司

产品特点

流道：不缩径或缩径；球支承方法：浮动（座支式）；防吹出阀杆结构；可设置防静电、耐火结构；连接端：螺纹

适用范围

Q11F-20T型青铜、铝青铜、镍铝青铜球阀主要用于需要克服强腐蚀环境的恶劣工况，如海水淡化平台，各型海轮、军舰、潜水艇，海上钻井平台及其他航海设备；以及聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）炼厂的配套设施。现已广泛应用于消防系统、压载控制系统、冷却系统、海水注入系统以及其他许多关键系统。

主要性能范围

型号	工作压力/MPa	适用温度/℃	适用介质
Q11F-20T	2.0	-196~525℃	海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）

外形及连接尺寸

Q11F-20T型国标青铜、铝青铜、镍-铝青铜球阀外形及连接尺寸图

DN	G/in	L	B	H	D
15	Rc1/2	53.5	12.5	44	95
20	Rc 3/4	61	15	49	110
25	Rc 1	73	20	53	110
32	Rc11/4	83	25	65	140
40	Rc11/2	91	32	69	140
50	Rc2	109	40	82	160
65	Rc21/2	134	50	96	176
80	Rc3	158	65	112	196
100	Rc4	192	80	132	227

主要零部件材料

型号	材料
型号	阀体、阀盖、阀瓣、阀杆	密封面	填料
Q11F-20T	铝青铜锡青铜锡青铜铝鎳青铜	四氟乙烯 PTFE	石棉石墨、柔性石墨、聚四氟乙烯铁基合金

注：铜/青铜是合金基础材料，这些材料也被称为铝青铜，镍-铝青铜，蒸汽或者阀门用青铜，复合青铜，高铜黄铜，具体牌号详见附表：

青铜	ASTM B62 =UNS C83600
	BS1400: LG2
	EN1982: CC491K
	BS1400 LG4
	EN1982 CC492K
	ASTMB148 10 alloys in total
	ASTMB61 = UNS C92200
铝青铜	QAl9-2 (GB/T 4423-2007替代GB/T 4429-1987)
	QAl9-4 (GB/T 4423-2007替代GB/T 4429-1987)
	ZCuA19Mn2(GB-T1176-1987)
	ZCuAl10Fe3(GB-T1176-1987)
锡青铜	ASTMB143-A110y No.1B/ZCuSn8Zn4
	ASTMB143-A110y No.1A/ZCuSn10Zn2
	ASTMB62-‘52/ ZCuSn5Zn5.5
镍-铝青铜	ASTMB148 UNS C83600
	ASTMB148 UNS C95400
	ASTMB148 UNS C95500
	ASTMB148 UNS C95800（BS1400: AB2）
	ASTMB148 UNS C95900
	ASTMB148 10 alloys in total
	EN 1982 CC333G

选购注意事项：

本网页所示Q11F-20T型国标青铜、铝青铜、镍-铝青铜球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的Q11F-20T型国标青铜、铝青铜、镍-铝青铜球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
