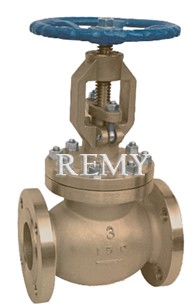

J41T型磅级美标青铜、铝青铜、镍-铝青铜截止阀

规格参数

型号： J41-150(LB)T、J41-300(LB)T
类别：青铜截止阀,铝青铜截止阀,镍-铝青铜截止阀
结构：法兰连接截止阀, 旋转升降杆截止阀
壳体：青铜,铝青铜,锡青铜,镍-铝青铜
密封：四氟乙烯 PTFE,青铜,铝青铜,镍-铝青铜,堆焊铁基合金,堆焊硬质合金,铁基合金
压力： ASME Pressure Class 150 / 300 Lb 温度： -196~525℃
作用：海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
标准： GB/T 12235, BS1873, ASME B16.34, API 598, BS EN 12266-1:2003
制造：上海日美阀门制造有限公司

产品特点

流道：直通；阀体、阀盖、填料箱、阀瓣、阀杆为青铜、铝青铜、镍-铝青铜材质；阀体、阀盖连接：螺栓连接；阀瓣为平面密封。

适用范围

J41-150(LB)T、J41-300(LB)T型青铜、铝青铜、镍铝青铜截止阀主要用于需要克服强腐蚀环境的恶劣工况，如海水淡化平台，各型海轮、军舰、潜水艇，海上钻井平台及其他航海设备；以及聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）炼厂的配套设施。现已广泛应用于消防系统、压载控制系统、冷却系统、海水注入系统以及其他许多关键系统。

主要性能范围

型号	工作压力/MPa	适用温度/℃	适用介质

J41-150(Lb)T	150 Lb	-196~525℃	海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
J41-300(Lb)T	300 Lb

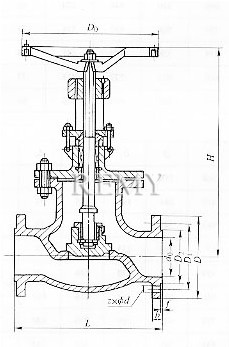

外形及连接尺寸

PN16(mm)

DN/in	DN	do	L	D	D1	D2	b	f	Z×Φd	≈H	Do
1/2	15	15	108	89	60.5	35	10	1.6	4×Φ15	241	125
3/4	20	20	117	98	70	43	11	1.6	4×Φ15	241	125
1	25	25	127	108	79.5	51	12	1.6	4×Φ15	242	125
11/4	32	32	140	117	89	63	13	1.6	4×Φ15	280	160
11/2	40	40	165	127	98.5	73	15	1.6	4×Φ15	286	160
2	50	51	203	152	120.5	92	16	1.6	4×Φ19	368	200
21/2	65	64	216	178	139.5	105	18	1.6	4×Φ19	387	200
3	80	76	241	190	152.5	127	19	1.6	4×Φ19	411	250
4	100	102	292	229	190.5	157	24	1.6	8×Φ19	454	250
5	125	125	356	254	216	186	24	1.6	8×Φ22	455	355
6	150	152	406	279	241.5	216	26	1.6	8×Φ22	541	355
8	200	203	495	343	298.5	270	29	1.6	8×Φ22	541	450
10	250	254	622	406	362	324	31	1.6	12×Φ25	802	500
12	300	305	698	483	432	381	32	1.6	12×Φ25	970	500

PN25(mm)

DN/in	DN	do	L	D	D1	D2	b	f	Z×Φd	≈H	Do
1/2	15	15	152	95	66.5	35	15	1.6	4×Φ15	241	125
3/4	20	20	178	117	82.5	43	16	1.6	4×Φ19	241	125
1	25	25	203	124	89	51	18	1.6	4×Φ19	283	160
11/4	32	32	216	133	98.5	63	19	1.6	4×Φ19	320	200
11/2	40	40	229	156	114.5	73	21	1.6	4×Φ22	322	200
2	50	51	267	165	127	92	23	1.6	8×Φ19	399	200
21/2	65	64	292	190	149	105	26	1.6	8×Φ22	438	250
3	80	76	318	210	168.5	127	29	1.6	8×Φ22	464	280
4	100	102	356	254	200	157	32	1.6	8×Φ22	565	355
5	125	125	400	279	235	186	35	1.6	8×Φ22	614	400
6	150	152	444	318	270	216	37	1.6	12×Φ22	717	450
8	200	203	559	381	330	270	42	1.6	12×Φ25	930	500
10	250	254	622	445	387.5	324	48	1.6	16×Φ29	1150	500
12	300	305	711	521	451	381	51	1.6	16×Φ32	1420	560

主要零部件材料

型号	材料
	阀体、阀盖、阀瓣、阀杆	密封面	填料
J41-150(Lb)T	铝青铜锡青铜铝鎳青铜	堆焊铁基合金堆焊硬质合金本体材料四氟乙烯 PTFE 铁基合金	石棉石墨、柔性石墨、聚四氟乙烯铁基合金
J41-300(Lb)T

注：铜/青铜是合金基础材料，这些材料也被称为铝青铜，镍-铝青铜，蒸汽或者阀门用青铜，复合青铜，高铜黄铜，具体牌号详见附表：

青铜	ASTM B62 =UNS C83600
	BS1400: LG2
	EN1982: CC491K
	BS1400 LG4
	EN1982 CC492K
	ASTM B148 10 alloys in total
	ASTMB61 = UNS C92200
铝青铜	QAl9-2 (GB/T 4423-2007替代GB/T 4429-1987 )
	QAl9-4 (GB/T 4423-2007替代GB/T 4429-1987 )
	ZCuA19Mn2(GB-T1176-1987)
	ZCuAl10Fe3(GB-T1176-1987)
锡青铜	ASTM B143-A110y No.1B/ZCuSn8Zn4
	ASTM B143-A110y No.1A/ZCuSn10Zn2
	ASTM B62-‘52/ ZCuSn5Zn5.5
镍-铝青铜	ASTM B148 UNS C83600
	ASTM B148 UNS C95400
	ASTM B148 UNS C95500
	ASTM B148 UNS C95800（BS1400: AB2）
	ASTM B148 UNS C95900
	ASTM B148 10 alloys in total
	EN 1982 CC333G

选购注意事项：

本网页所示J41T型磅级美标青铜、铝青铜、镍-铝青铜截止阀（jiezhifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为截止阀厂家提供的参考，详细的J41T型磅级美标青铜、铝青铜、镍-铝青铜截止阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
