QXF型全不锈钢潜水电泵
QXF型全不锈钢潜水电泵，简称：QXF潜水电泵。系上海日美阀门制造有限公司技术部科研人员，根据国外先进的水力模型，结合国内水质特点，潜心研究并生产制造的新型外壳、过流部件及外部零件材质均采用不锈钢材料（304、316、304L、316L）制成的潜水型排污电泵。
型号说明

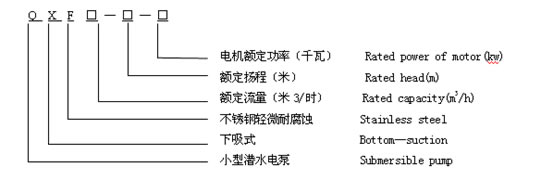

QXF潜水电泵 型号说明
结构简图

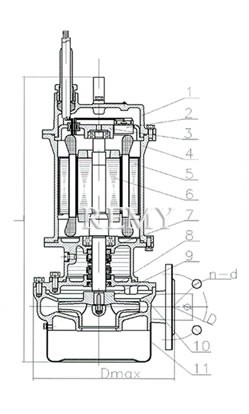

QXF潜水电泵 结构简图
| 序号/Number | 名称/Name | 材料/Material |
| 1 | 上盖/Top cover | 不锈钢Stainless steel |
| 2 | 热保护器/Protector | |
| 3 | 上轴承支架/Upper bearing seat | |
| 4 | 机座/Rotator | 不锈钢Stainless steel |
| 5 | 定子/Stator | |
| 6 | 转子/Rotor | |
| 7 | 下轴承支架/Below bearing seat | 不锈钢Stainless steel |
| 8 | 叶轮上盖/ Impeller cover | 不锈钢Stainless steel |
| 9 | 叶轮/Impeller | 不锈钢Stainless steel |
| 10 | 蜗壳/Volute casing | 不锈钢Stainless steel |
| 11 | 过滤网/Filter gauze | 不锈钢Stainless steel |
QXF25-9-1.1型全不锈钢潜水电泵性能曲线与性能参数
QXF25-9-1.1型全不锈钢潜水电泵

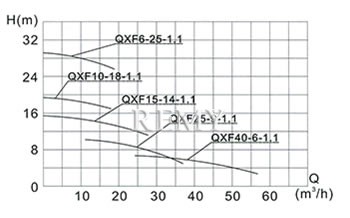

QXF25-9-1.1型全不锈钢潜水电泵 曲线图
| 性能 型号 | 流量 m3/h | 扬程 m | 功率 kw | 出水口径 | 转速 r/min | 电压 v | 泵外径 mm | 电流 A | 电缆长度m | 重量 ㎏ | |
| mm | inch | ||||||||||
| QXF6-25-1.1 | 6 | 25 | 1.1 | 25 | 1.0″ | 2860 | 380 | 240 | 2.73 | 10 | 25 |
| QXF10-18-1.1 | 10 | 18 | 1.1 | 32 | 1.25″ | 2860 | 380 | 250 | 2.73 | 10 | 25 |
| QXF15-14-1.1 | 15 | 14 | 1.1 | 40 | 1.5″ | 2860 | 380 | 235 | 2.73 | 10 | 25 |
| QXF25-9-1.1 | 25 | 9 | 1.1 | 50 | 2″ | 2860 | 380 | 260 | 2.73 | 10 | 25 |
| QXF40-6-1.1 | 40 | 6 | 1.1 | 65 | 2.5″ | 2860 | 380 | 290 | 2.73 | 10 | 25 |
QXF25-9-1.1型全不锈钢潜水电泵安装尺寸参数

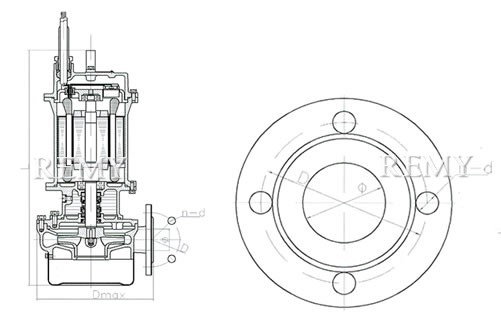

QXF25-9-1.1型全不锈钢潜水电泵 外形尺寸图
| 尺寸 型号 | L mm | Dmax mm | D mm | n—d mm | Φ mm | G inch | W ㎏ |
| QXF6-25-1.1 | 470 | 240 | 80 | 4-Φ14 | Φ25 | 1.0″ | 25 |
| QXF10-18-1.1 | 480 | 250 | 90 | 4-Φ14 | Φ32 | 1.25″ | 25 |
| QXF15-14-1.1 | 498 | 235 | 100 | 4-Φ14 | Φ40 | 1.5″ | 25 |
| QXF25-9-1.1 | 530 | 260 | 110 | 4-Φ14 | Φ50 | 2″ | 25 |
| QXF40-6-1.1 | 571 | 290 | 130 | 4-Φ14 | Φ65 | 2.5″ | 25 |
选购注意事项：
本网页所示QXF型全不锈钢潜水电泵说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的QXF型全不锈钢潜水电泵说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
